Productdetails:
|
| Opslagtemp. Bereik: | -40℃~+125℃ | Bedrijfstemp. Bereik: | -25℃~+125℃ |
|---|---|---|---|
| Materiaal: | Ceramisch | Pas aan: | verleen de steekproefdiensten |
| Eigenschappen: | Ideaal voor toepassing over de hele linie | sleutelwoord: | Veiligheidscondensator Y1 |
| Pakkettype: | Door Gat | Toepassingen: | RF / Magnetron, Algemeen gebruik |
| Markeren: | 152M Y1 Veiligheidscondensator,De Veiligheidscondensator van CQC Y1,Veiligheids Ceramische Condensatoren 400VAC |
||

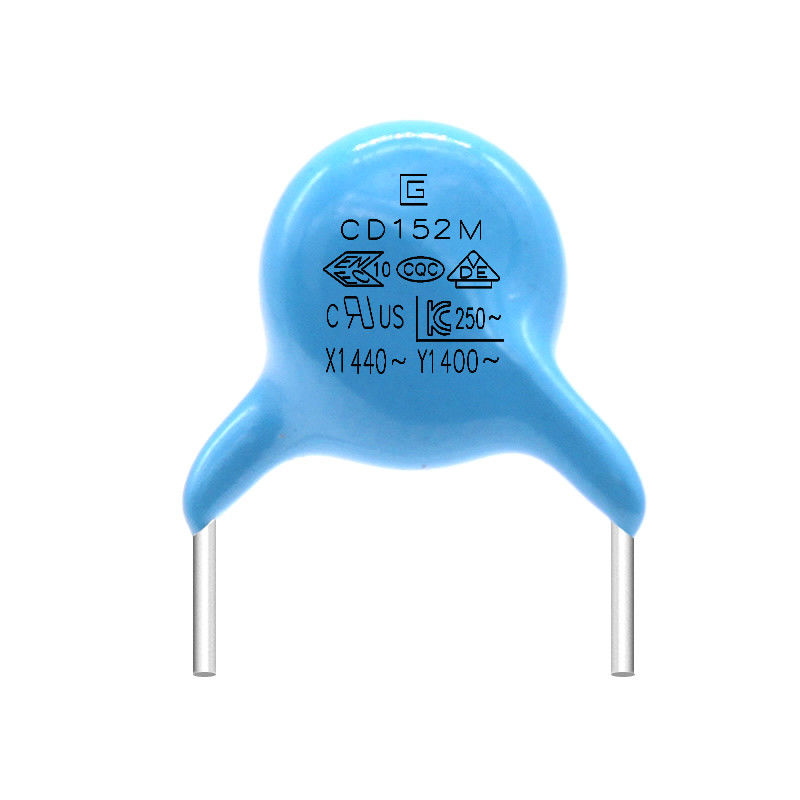

Kleine Prestaties 152M van de Grootte Hoge Isolatie van de de Veiligheidscondensator van 400VAC Y1 Hoge het Effectweerstand
Er zijn sommige veranderlijke elementen in de kring, zoals inductors, condensatoren, enz. Deze veranderlijke elementen kunnen over het algemeen de relatieve verandering (of vermindering) van de sinusoïdale hoeveelheid van zijn overeenkomstige frequentie slechts bewerkstelligen of verminderen. Bijvoorbeeld, wanneer de schakelaar wordt aangezet, zal de wisselstroom herhaaldelijk tussen Y1 en Y2 veranderen, en het op dit ogenblik geproduceerde elektromagnetische veld (een magnetisch veld gelijkend op het licht dat door de lichtbron wordt uitgezonden) zal natuurlijk een kracht tussen de draden produceren
Wat is het verschil tussen Y1-condensator en Y2-condensator?
1. Weersta voltage en de hoogte is verschillend
De nominale spanning van de Y1-condensator is 400VAC en weersta voltage kan 4000VAC bereiken
De nominale spanning van de Y2-condensator is 300VAC en weersta voltage kan 2600VAC bereiken
De conventionele hoogte van Y1-condensator is 10mm
De conventionele hoogte van Y2-condensator is 7.5mm
2. Verschillende types van isolatie
De Y1-condensator behoort tot dubbele isolatie of versterkte isolatie
De Y2-condensator behoort tot basisisolatie of supplementaire isolatie
Eigenschap
1. Kleine grootte.
2. AC condensatoren die hebben overgegaan en aan veiligheidscertificatie voldaan.
3. Het verlies met hoge frekwentie is klein, en het kan het effect van AC piekschommelingen weerstaan.
4. Sterk te sterke intensiteitvermogen, kleine capaciteit en verliesvermindering.
5. Lange levensduur.
6. De nominale spanning van Y1 is 400-500VAC, en het experimentele voltage is 4000VAC.
7. Y de condensatoren gebruiken keramiek vaak met hoog voltage.
8. Y1 is een dubbel-geïsoleerde y-condensator, die wordt gebruikt om de primaire en secundaire kanten te overbruggen.
9. Flame-retardant epoxyharspakket.
10. X de condensatoren en y-de condensatoren worden collectief bedoeld als veiligheidscondensatoren. De veiligheidscondensatoren worden gebruikt in dergelijke gelegenheden, d.w.z., nadat de condensator ontbreekt, het zullen veroorzaken geen elektrische schok en zullen in gevaar brengen geen persoonlijke veiligheid.
Y1 Veiligheidscondensator .pdf
Y1 de gebieden van de condensatortoepassing:
Zijn ideaal voor het gebruiken in elektromagnetische interferentieafschaffing en verbinding aan de leveringsleidingen, lijnomleiding, antennekoppeling, over de lijn, dubbel-beschermingstoepassing.
|
PUNT |
SPECIFICATIE |
TESTMETHODE EN VOORWAARDE |
||||||||||||||||
|
Temperaturen het Cirkelen
|
Verschijning |
Geen duidelijk tekort |
De condensator zal in de testkamer worden geïntroduceerd, en zal aan de temperatuurvoorwaarden zoals aangetoond in lijst bij 5 cycli worden blootgesteld. voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke meting. Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarden worden opgeslagen.
|
|||||||||||||||
|
Capacitieve weerstand Verandering |
B: maximum ±10% E: maximum ±20% F: maximum ±30% |
|||||||||||||||||
|
D.F. |
B, E: 5.0% maximum F: 7.0% maximum |
|||||||||||||||||
|
I.R. |
1000MΩ min | |||||||||||||||||
|
Vochtigheid (Onder Regelmatig Staat) |
Verschijning |
Duidelijk geen tekort |
Plaats de condensator voor 500±12-uren bij 40±2℃ in 95±3% relatieve vochtigheid. voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2-uren vóór aanvankelijke meting. Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen. |
|||||||||||||||
|
Capacitieve weerstand Verandering |
B: maximum ±10% E: maximum ±20% F: maximum ±30% |
|||||||||||||||||
|
D.F. |
B, E: 5.0% maximum F: 7.0% maximum |
|||||||||||||||||
|
I.R. |
1500MΩ min | |||||||||||||||||
|
Diëlektrisch Sterkte |
Per Punt 8 |
|||||||||||||||||
|
Het levenstest |
Verschijning |
Duidelijk geen tekort |
Pas een voltage van 500V.AC toe, behalve dat zodra elk uur het voltage wordt verhoogd tot 1000V.AC voor 0.1sec.that zal voor 1000±48-uren bij 125±2℃ worden gehandhaafd. Voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2H vóór aanvankelijke metingen. Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen. |
|||||||||||||||
|
Capacitieve weerstand Verandering |
B: maximum ±10% E: maximum ±20% F: maximum ±30% |
|||||||||||||||||
|
D.F. |
B, E: 5.0% maximum F: 7.0% maximum |
|||||||||||||||||
|
I.R. |
1500MΩ min | |||||||||||||||||
Productvoltage, Materiaal, de Lijst van de Grootteverwijzing
| Product en groottecode | Geschat AC Voltage | Temperatuurkenmerk | Geschatte Capacitieve weerstand | Tolerantie van Capacitieve weerstand | Grootte (mm) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Specificatie en Testmethode
|
PUNT |
SPECIFICATIE |
TESTMETHODE EN VOORWAARDE |
|||||||||||||
|
Opslagtemperaturen. Waaier |
-40℃~+125℃ | ||||||||||||||
|
Werkende Temperaturen. Waaier |
-25℃~+125℃ | ||||||||||||||
|
|
De verschijning heeft |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temperaturen. 20±2℃ |
|||||||||||||
|
Dissipatiefactor |
B, E: 2.5% maximum |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
