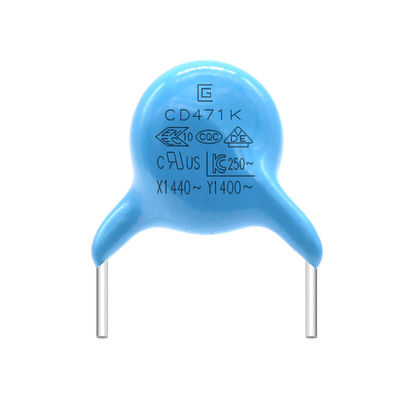

De Condensator van het hoogtevoltage 471K, de Hoge Frequentieverlies van de Klasseny1 Condensator

Grote Afbeelding : De Condensator van het hoogtevoltage 471K, de Hoge Frequentieverlies van de Klasseny1 Condensator

Productdetails:

Plaats van herkomst:	Dongguan China
Merknaam:	SG
Certificering:	VDE，CQC
Modelnummer:	Y5P-471K-400VAC

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	10000 stuks
Prijs:	Discuss
Verpakking Details:	maat: 45 cm * 31 cm * 34 cm, binnendoos: 29.2 cm * 21 cm * 31.3 cm, een doos in twee binnendozen
Levertijd:	15-21 werkdagen
Betalingscondities:	T/T
Levering vermogen:	100000000 stuks

Contact

De Condensator van het hoogtevoltage 471K, de Hoge Frequentieverlies van de Klasseny1 Condensator

beschrijving

Opslagtemp. Bereik:	-40℃~+125℃	Bedrijfstemp. Bereik:	-25℃~+125℃
hoofdmateriaal:	data papier	Eigenschap:	Ideaal voor toepassing over de hele linie
Aanpassen::	Ja, bieden voorbeeldservices	Pakkettype:	Door Gat
Toepassing:	voor AC-toepassingen, Hight Voltage	Grootte:	douanegrootte
Markeren:	471K condensator , Klasseny1 Condensator

De de Veiligheidscondensator met beperkte verliezen van 471K 400VAC Y1 het Verlies Met hoge frekwentie Klein is weerstaat het Effect van AC Piekschommelingen

Y1 Veiligheidscondensator .pdf

Voordelen

1. Wij hebben alle modellen van materiaal, besparen u tijd zoekend het. En adviseer materialen voor u als u nodig hebt.
2. Met dezelfde kwaliteitsproducten, kunnen wij u prijs het best geven. Onderzoeken aan naverkoop, zullen wij de goede dienst, zoals de status van het updateproduct, technische ondersteuning enz. (24 uren online) verlenen
3. Wij hebben vele voorraden, en de levertijd gewoonlijk is kort.

Eigenschappen

1. Impuls voltage gewaarborgd 12kV0-p.
2. Werkende temperatuurwaaier die tot 125°C. wordt gewaarborgd.
3. Diëlektrische sterkte: AC4000V
4. Klassenx1/y1 condensatoren die door ENEC (VDE) worden verklaard /UL/CQC.
5. Kan gebruik met een component zijn in toestellen het vereisen
versterkte isolatie en dubbele isolatie wordt gebaseerd die op
UL1492, IEC60065 EN IEC60950.
6. Met een laag bedekt met flame-retardant halogen-free* epoxyhars
(in overeenstemming zijnd met UL94V-0-norm).
* Cl=900ppm-max., Br=900ppm-max. en
Cl+Br=1500ppm max.
7. Vastbinden beschikbaar voor automatische toevoeging.
8. Nominale spanning: X1: AC500V (r.m.s.), Y1: AC500V (r.m.s.)

Y1 de gebieden van de condensatortoepassing:

Wijd gebruikt in kleine huishoudapparaten, machtsproducten, elektromechanische motoren, LEIDENE verlichting, laders, noodvoedingen, filters, elektronische gelijkrichters, automobielelektronika, veiligheid en andere industrieën.

PUNT

SPECIFICATIE

TESTMETHODE EN VOORWAARDE

Temperaturen het Cirkelen

Verschijning

Geen duidelijk tekort

De condensator zal in de testkamer worden geïntroduceerd, en zal aan de temperatuurvoorwaarden zoals aangetoond in lijst bij 5 cycli worden blootgesteld.

voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke meting.

Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarden worden opgeslagen.

(STEP)	1	2	3	4
(TEMPERATUREN.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TIJD)	30±3min.	3min. maximum	30±3min.	3min. maximum

Capacitieve weerstand

Verandering

B: maximum ±10%

E: maximum ±20%

F: maximum ±30%

D.F.

B, E: 5.0% maximum

F: 7.0% maximum

I.R.

1000MΩ min

Vochtigheid

(Onder

Regelmatig

Staat)

Verschijning

Duidelijk geen

tekort

Plaats de condensator voor 500±12-uren bij 40±2℃ in 95±3% relatieve vochtigheid.

voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2-uren vóór aanvankelijke meting.

Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen.

Capacitieve weerstand

Verandering

B: maximum ±10%

E: maximum ±20%

F: maximum ±30%

D.F.

B, E: 5.0% maximum

F: 7.0% maximum

I.R.

1500MΩ min

Diëlektrisch

Sterkte

Per Punt 8

Het levenstest

Verschijning

Duidelijk geen

tekort

Pas een voltage van 500V.AC toe, behalve dat zodra elk uur het voltage wordt verhoogd tot 1000V.AC voor 0.1sec.that zal voor 1000±48-uren bij 125±2℃ worden gehandhaafd.

Voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2H vóór aanvankelijke metingen.

Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen.

Capacitieve weerstand

Verandering

B: maximum ±10%

E: maximum ±20%

F: maximum ±30%

D.F.

B, E: 5.0% maximum

F: 7.0% maximum

I.R.

1500MΩ min

Productvoltage, Materiaal, de Lijst van de Grootteverwijzing

Product en groottecode	Geschat AC Voltage	Temperatuurkenmerk	Geschatte Capacitieve weerstand	Tolerantie van Capacitieve weerstand	Grootte (mm)
Product en groottecode	Geschat AC Voltage	Temperatuurkenmerk	Geschatte Capacitieve weerstand	Tolerantie van Capacitieve weerstand	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6.5	4.5	10	0,55
Q065B□150K□□			15pF		6.5	4.5	10	0,55
Q070B□220K□□			22pF		7.0	4.5	10	0,55
Q070B□330K□□			33pF		7.0	4.5	10	0,55
Q070B□470K□□			47pF		7.0	4.5	10	0,55
Q070B□560K□□			56pF		7.0	4.5	10	0,55
Q070B□620K□□			62pF		7.0	4.5	10	0,55
Q070B□820K□□			82pF		7.0	4.5	10	0,55
Q065B□101K□□			100pF		6.5	4.5	10	0,55
Q065B□221K□□			220pF		6.5	4.5	10	0,55
Q075B□331K□□			330pF		7.5	4.5	10	0,6
Q085B□471K□□			470pF		8.5	4.5	10	0,6
Q085B□561K□□			560pF		8.5	4.5	10	0,6
Q095B□681K□□			680pF		9.5	4.5	10	0,6
Q110B□821K□□			820pF		11.0	4.5	10	0,6
Q115B□102K□□			1000pF		11.5	4.5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□561K□□			560pF		7.5	4.5	10	0,6
Q075E□681K□□			680pF		7.5	4.5	10	0,6
Q075E□821K□□			820pF		7.5	4.5	10	0,6
Q085E□102K□□			1000pF		8.5	4.5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□222M□□			2200pF		10.5	4.5	10	0,65
Q115E□332M□□			3300pF		11.5	4.5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□152M□□			1500pF		7.5	4.5	10	0,6
Q085F□222M□□			2200pF		8.5	4.5	10	0,6
Q100F□332M□□			3300pF		10.0	4.5	10	0,65
Q115F□472M□□			4700pF		11.5	4.5	10	0,65

De Condensator van het hoogtevoltage 471K, de Hoge Frequentieverlies van de Klasseny1 Condensator 0
Specificatie en Testmethode

PUNT

SPECIFICATIE

TESTMETHODE EN VOORWAARDE

Opslagtemperaturen. Waaier

-40℃~+125℃

Werkende Temperaturen. Waaier

-25℃~+125℃

Verschijning en
Afmeting

De verschijning heeft
geen duidelijk tekort.
De afmetingen zullen binnen gespecificeerde tolerantie zijn.

De verschijning wordt gelet op op gezicht
De afmeting wordt gemeten door beugel

Teken

Gemakkelijk zou moeten worden onderscheiden.

Wordt gelet op op gezicht

Capacitieve weerstand

Binnen gespecificeerd
tolerantie

Temperaturen. 20±2℃
Volume 1.0±0.2Vrms
Freq. 1±0.1KHz

Dissipatiefactor

B, E: 2.5% maximum
F: 3.5% maximum

Zelfde voorwaarde zoals capacitieve weerstand

Isolatieweerstand

10,000MΩ
10,000MΩmin

De isolatieweerstand zal met 500±50V.DC binnen 60±5-seconde worden gemeten na het laden.

Diëlektrische Sterkte

Tussen
Looddraden

Geen mislukking.

Pas een voltage van 4.0KVAC voor 1 min. tussen de looddraden toe.
(Last/lossing current≤50mA) (Y2: 2.6KVAC)

Lichaam
Isolatie

Geen mislukking.

De terminals van de condensator zullen zijn
samen verbonden. Een metaalfolie zal dicht verpakt worden rond het lichaam van de condensator aan de afstand van ongeveer 3 - 4 mm van elke terminal. Een Voltage van 4.0KVAC wordt toegepast tussen de draden van het condensatorlood en de metaalfolie. (Y2: 2.6KVAC)
(Last/lossingsstroom ≤50mA)

Temperatuur
Kenmerk

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

De capacitieve weerstand zal bij elke stap worden gemeten zoals volgend.
Voorbehandeling: De condensator zal bij 85±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke metingen.

(Stap)	①	②	③	④	⑤
(Temperaturen.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

De Condensator van het hoogtevoltage 471K, de Hoge Frequentieverlies van de Klasseny1 Condensator 1
