Productdetails:
|
| Opslagtemp. Bereik: | -40℃~+125℃ | Bedrijfstemp. Bereik: | -25℃~+125℃ |
|---|---|---|---|
| Materiaal: | Ceramisch | Eigenschap: | Kleine maat |
| Spanning - Nominaal: | 400V | Pakkettype: | Door Gat |
| Toepassing: | Algemeen Doel | sleutelwoord: | Veiligheidscondensator Y1 |
| Markeren: | de Veiligheidscondensator van 820K Y1,De Condensator van de algemeen Doely1 Veiligheid,400 Vac Condensator |
||

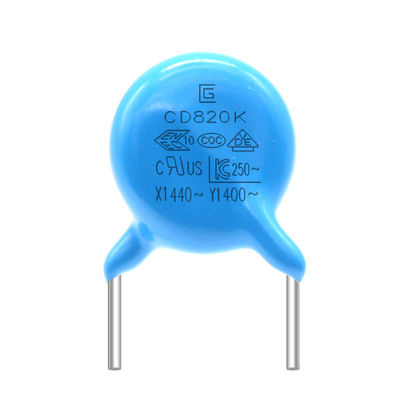

AC van de de Veiligheidscondensator van 820K 400VAC Y1 Condensatoren die hebben overgegaan en aan Veiligheidscertificatie voldaan
Y1 zijn de condensatoren condensatoren die over de twee draden van de machtslijn en de grond (le, N.O.) worden verbonden, gewoonlijk in paren. Gebaseerd op de beperking van de lekkagestroom, zou de waarde van de y-condensator niet moeten te groot zijn. Over het algemeen, is de X-condensator uF niveau, en de y-condensator is N-F-niveau. De X-condensator onderdrukt differentiële wijzeinterferentie, en de Y1-condensator onderdrukt gemeenschappelijke wijzeinterferentie.
Y1 Veiligheidscondensator .pdf
1. Wij waarderen uw zaken en bieden een onmiddellijk beleid van de 7 dagenterugkeer aan. (7 dagen na het ontvangen van de punten).
2. Als de punten u van onze opslag koopt niet van geperfectioneerde kwaliteit zijn, is dat zij werkt niet elektronisch aan fabrikantenspecificaties, eenvoudig hen naar ons voor vervanging of terugbetaling terugkeren.
Wij dragen de het verschepen kosten van terugkeer het deel in waarborgdag
3. Als de punten gebrekkig zijn, te brengen gelieve ons binnen 3 dagen na levering op de hoogte.
4. Om het even welke punten moeten in hun originele voorwaarde zijn teruggekeerd om voor een terugbetaling of een vervanging te kwalificeren.
5. De koper is verantwoordelijk voor al het verschepen opgelopen kosten.
Toepassingen
Kan voor de afschaffingskring van het voedinglawaai in dwarsverbinding en omleiding worden gebruikt. Het is een primaire en secundaire koppelingsx/y condensator die als AC van de lijnfilter en omschakeling voeding en AC convertor wordt gebruikt
|
PUNT |
SPECIFICATIE |
TESTMETHODE EN VOORWAARDE |
||||||||||||||||
|
Temperaturen het Cirkelen
|
Verschijning |
Geen duidelijk tekort |
De condensator zal in de testkamer worden geïntroduceerd, en zal aan de temperatuurvoorwaarden zoals aangetoond in lijst bij 5 cycli worden blootgesteld. voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke meting. Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarden worden opgeslagen.
|
|||||||||||||||
|
Capacitieve weerstand Verandering |
B: maximum ±10% E: maximum ±20% F: maximum ±30% |
|||||||||||||||||
|
D.F. |
B, E: 5.0% maximum F: 7.0% maximum |
|||||||||||||||||
|
I.R. |
1000MΩ min | |||||||||||||||||
|
Vochtigheid (Onder Regelmatig Staat) |
Verschijning |
Duidelijk geen tekort |
Plaats de condensator voor 500±12-uren bij 40±2℃ in 95±3% relatieve vochtigheid. voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2-uren vóór aanvankelijke meting. Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen. |
|||||||||||||||
|
Capacitieve weerstand Verandering |
B: maximum ±10% E: maximum ±20% F: maximum ±30% |
|||||||||||||||||
|
D.F. |
B, E: 5.0% maximum F: 7.0% maximum |
|||||||||||||||||
|
I.R. |
1500MΩ min | |||||||||||||||||
|
Diëlektrisch Sterkte |
Per Punt 8 |
|||||||||||||||||
|
Het levenstest |
Verschijning |
Duidelijk geen tekort |
Pas een voltage van 500V.AC toe, behalve dat zodra elk uur het voltage wordt verhoogd tot 1000V.AC voor 0.1sec.that zal voor 1000±48-uren bij 125±2℃ worden gehandhaafd. Voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2H vóór aanvankelijke metingen. Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen. |
|||||||||||||||
|
Capacitieve weerstand Verandering |
B: maximum ±10% E: maximum ±20% F: maximum ±30% |
|||||||||||||||||
|
D.F. |
B, E: 5.0% maximum F: 7.0% maximum |
|||||||||||||||||
|
I.R. |
1500MΩ min | |||||||||||||||||
Productvoltage, Materiaal, de Lijst van de Grootteverwijzing
| Product en groottecode | Geschat AC Voltage | Temperatuurkenmerk | Geschatte Capacitieve weerstand | Tolerantie van Capacitieve weerstand | Grootte (mm) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Specificatie en Testmethode
|
PUNT |
SPECIFICATIE |
TESTMETHODE EN VOORWAARDE |
|||||||||||||
|
Opslagtemperaturen. Waaier |
-40℃~+125℃ | ||||||||||||||
|
Werkende Temperaturen. Waaier |
-25℃~+125℃ | ||||||||||||||
|
|
De verschijning heeft |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temperaturen. 20±2℃ |
|||||||||||||
|
Dissipatiefactor |
B, E: 2.5% maximum |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
