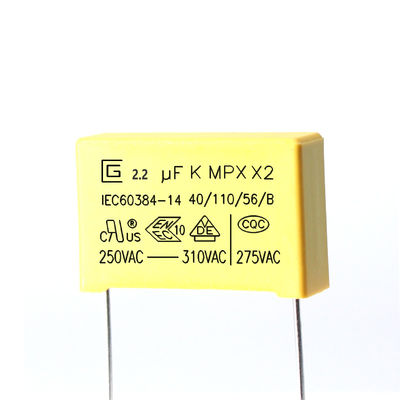

van de het Polypropyleenfilm van 2.2uf 185K 225VAC Gemetalliseerde Condensator 2,2 Uf

Lange stabiliteit van capaciteit 2.2uf 185K 225VAC X2 Veiligheid gemetalliseerde polypropyleenfilm

Safety X2-condensatoren zijn een soort veiligheidscondensatoren.Veiligheidscondensatoren worden in dergelijke gevallen gebruikt, dat wil zeggen dat nadat de condensator uitvalt, deze geen elektrische schokken zal veroorzaken en de persoonlijke veiligheid niet in gevaar zal brengen.
1. De hoofdstructuur van de X2-veiligheidscondensator.
Het is gemaakt van gemetalliseerde polypropyleenfilm, niet-inductieve structuurwikkeling, met behulp van met vertind koper beklede staaldraad, plastic omhulsel en vlamvertragende epoxyharsverpakking.
Polypropyleenfilm wordt gebruikt als het diëlektricum en de zink-aluminium-metaallaag op het oppervlak wordt vacuümverdampt als elektrode.Het wordt vervaardigd door middel van wikkelen en andere processen.De buitenkant is verpakt met (PBT) vlamvertragende plastic schaal en ingegoten met epoxyhars.Het uiterlijkontwerp is compact en geschikt voor gelegenheidsinstallatie met hoge dichtheid.

De X2-serie filmcondensatoren worden voornamelijk gebruikt voor EMI-onderdrukking door de L/N van de voedingsingang aan te sluiten en parallel met de ingangspoort te gebruiken.De voordelen zijn als volgt:
1. Deze condensator is zeer stabiel, met weinig verandering in de tijd en stabiliteit, dus de invoer wordt niet gemakkelijk beïnvloed door omgevingsfactoren.
2. In tegenstelling tot andere soorten keramische condensatoren, wordt de capaciteit van filmcondensatoren minder beïnvloed door spanning.Een X7R keramische condensator heeft een capaciteitsverandering van 40% tussen 0V en 50% van de aangelegde spanning.
3. In tegenstelling tot de meeste soorten condensatoren hebben filmcondensatoren een zeer lage dissipatiefactor.Dit betekent dat er zeer weinig warmte wordt gegenereerd wanneer wisselstroom door de filmcondensator stroomt.De X7R-condensator zet 10% van de stroom die er doorheen vloeit om in warmte, terwijl de filmcondensator minder dan 0,1% is.

X2 Veiligheidscondensator.pdf



Functies
1.Dit is specifiek ontworpen voor toepassingen in serie met de 100Vac-240Vac main, dwz capacitieve verdeler, bijvoorbeeld energiemeter, LED-driver enz.
2. Gemetalliseerde polypropyleenfilm
3. Goede zelfherstellende eigenschappen, bestand tegen spanningspieken
4. Lange stabiliteit van capaciteit
5. Goede eigenschappen in vochtige omgeving
6. Uitstekende actieve en passieve vlambestendige capaciteiten



Specificaties (IEC 60384-14)


Opslag condities
Er dient te worden opgemerkt dat de soldeerbaarheid van de terminals kan worden verslechterd wanneer ze gedurende lange tijd nauwelijks in een atmosfeer worden bewaard.
2 Het mag niet worden geplaatst bij bijzonder hoge temperaturen en hoge luchtvochtigheid, het moet zich aan de volgende voorwaarden onderwerpen (bewaren in de originele verpakking)
Temperatuur: 35 MAX Relatieve vochtigheid: 60% MAX
3 Opslagperiode: verlies: maximaal 12 maanden (vanaf de fabricagedatum die op het etiket in de verpakkingstas staat vermeld)
Milieuvereiste
1 Naleving van het vereiste van RoHS.
2 Naleving van de vereisten van REACH.
3 Zonder halogeen (zoals vereist).
4 Zie bijlage 2 voor de testreproducties van de Rohs en Reach door een derde partij
Kwaliteitscontrole

Productstructuur


Veiligheidscondensatoren worden in dergelijke gevallen gebruikt, dat wil zeggen dat nadat de condensator uitvalt, deze geen elektrische schokken zal veroorzaken en de persoonlijke veiligheid niet in gevaar zal brengen.
Het bevat twee soorten X-condensatoren en Y-condensatoren.X-condensatoren zijn condensatoren die zijn aangesloten tussen de twee lijnen van de voedingslijn (LN).Over het algemeen worden metaalfilmcondensatoren gebruikt, omdat gemetalliseerde filmcondensatoren groot van formaat zijn, maar ze kunnen onmiddellijk worden opgeladen en ontladen.De stroom is ook erg groot en de interne weerstand is dienovereenkomstig klein.Gewone condensatoren hebben zeer lage rimpelstroomindicatoren en een hoge dynamische interne weerstand.Het vervangen van de X-condensator door een gewone condensator, naast de weerstandsspanning van de condensator kan niet aan de norm voldoen, de rimpelstroomindex is ook moeilijk om aan de vereisten te voldoen.De films die worden gebruikt in gemetalliseerde filmcondensatoren omvatten polyethyleen, polypropyleen, polycarbonaat, enz., En er zijn naast gewonden ook gelamineerde typen.Dit type gemetalliseerde filmcondensator heeft een zogenaamde zelfgenezende werking, dat wil zeggen dat als een klein deel van de elektrode wordt kortgesloten vanwege de kwetsbaarheid van de elektrische interface, het elektrodemetaal rond het kortgesloten deel zal de elektrostatische energie of kortsluitstroom die op dat moment door de condensator wordt gedragen, zal een groter gebied van smelten en verdampen veroorzaken om de isolatie te herstellen, zodat de condensator weer terugkeert naar de rol van de condensator;de Y-condensator is respectievelijk verbonden tussen de twee lijnen van de voedingslijn en de capaciteit van de grond (LE, NE), verschijnen over het algemeen in paren.Op basis van de begrenzing van de lekstroom mag de waarde van de Y-condensator niet te groot zijn.Over het algemeen is de X-condensator uF-niveau en de Y-condensator nF-niveau.De X-condensator onderdrukt differentiële modusinterferentie en de Y-condensator onderdrukt common-mode-interferentie.
