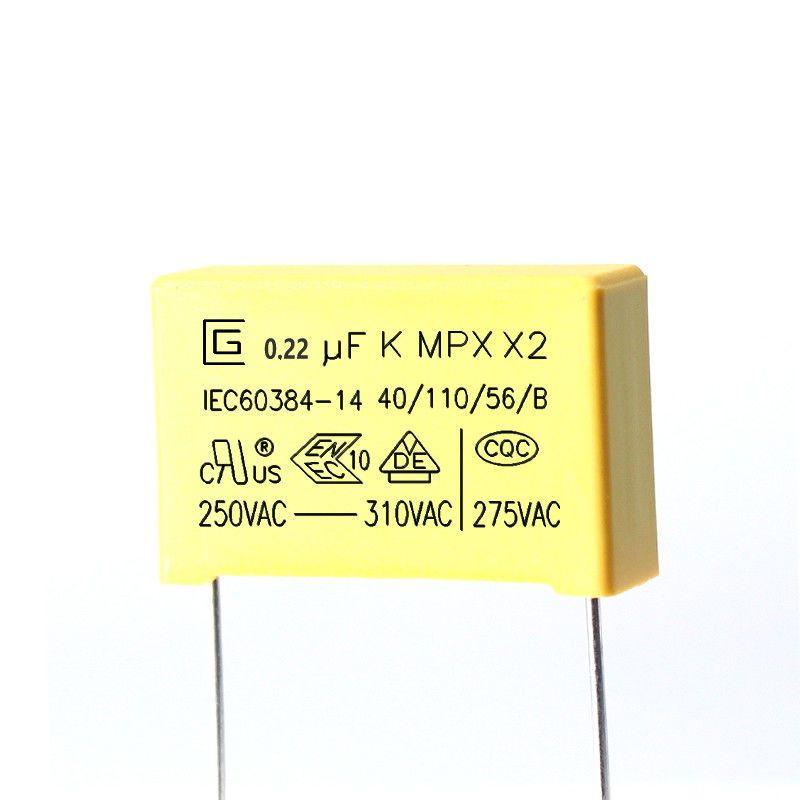

Vlamvertragend Type 0.22uf 224K 275VAC X2 Veiligheidscondensator Hoge vochtbestendigheid
Referentiestandaarden
GB-T2693-2001 (IDT IEC 60384-1-2008) Vaste condensatoren voor gebruik in elektronische apparatuur - Deel 1: Algemene specificatie
GB-T14472-1988 Vaste condensatoren voor gebruik in elektronische apparatuur - Deel 16: Sectiespecificatie: Vaste gemetalliseerde polypropyleenfilm DC-condensator
IEC-60384-14-2005 Vaste condensatoren voor gebruik in elektronische apparatuur - Deel 16: Sectiespecificatie: Vaste gemetalliseerde polypropyleen film DC-condensator
GB-T 2828.1-2003 Bemonsteringsprocedures voor inspectie door attributen - Deel 1: Bemonsteringsschema's geïndexeerd door acceptatiekwaliteitslimiet (AQL) voor inspectie per partij (ISO 2859-1: 1999, IDT)
Markering
1. CIGU-logo:
2. Capaciteit: (104K, 0.1μF)
3. Capaciteitstolerantie: (K) ± 10%
4. Nominale spanning: 250.275.300.305.310VAC 5. Productklasse: X2
6. Producttype: MPX
7. Klimaatcategorie: 40/110/56
8. Passieve ontvlambaarheidsklasse:B
9. China-goedkeuringsteken: CQC
10. Goedkeuringskenmerk Duitsland: VDE
11. ENEC-keurmerk:ENEC
Producten Introductie
MPX zijn gewikkeld met gemetalliseerde polypropyleenfilm diëlektrisch, niet-inductieve constructie, vertinde koperdraadkabels en vlamvertragende epoxyharscoating.Ze hebben uitstekende eigenschappen van zelfherstel en zijn goed vlamvertragend volgens UL 94-V0
Typ toepassing
De producten zouden op grote schaal worden gebruikt voor interferentieonderdrukkers en over-the-line condensatortoepassingen. Geschikt voor gebruik in situaties waarin het falen van de condensator niet leidt tot gevaar voor elektrische schokken.
Functies
1 Non-inductie constructie
2 Hoge vochtbestendigheid
3 Zelfgenezende eigenschap
4 Vlamvertragend type (naleving van UL 94V-0)
5 Zeer klein verlies
6 Uitstekende frequentie- en temperatuurkarakteristieken
7 Hoge isolatieweerstand
Specificaties (IEC 60384-14)
| Testobjecten | Prestatie-eisen | Testvoorwaarden |
| Capaciteit | Binnen de aangegeven tolerantie | 1KHz, 1Vrms Max.bij 25℃ |
| Dissipatiefactor | 0,001 (0,1%) Max. | 1KHz, 1Vrms Max.bij 25℃ |
| Spanningsbestendig | Zal geen afwijking zijn | Tussen terminals 4.3UR (Vdc) Test van 60sec. |
| Tussen terminal en behuizing UR×200％+1500Vac, 60sec. | ||
| Isolatie weerstand | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6000s | 100±15Vdc, 60sec / 25℃ |
| Robuustheid van beëindigingen | Geen draadbreuk en geen schade aan de condensator |
Spanningssterkte van eindbelastingskracht: 1,0 kg Houdtijd: 10 ± 1sec |
|
Buigsterkte van eindbelasting: 0,5 kg Buigtijd: 4 x 90 ﾟ |
||
| Weerstand tegen soldeerhitte |
(1) Uiterlijk: Geen zichtbare schade (2) △C/C : ≤ ±5% van de beginwaarde |
Soldeertemperatuur: 260 ± 5 ℃ Soldeertijd: 5 ± 0,5 sec |
| Soldeerbaarheid | 95% van het oppervlak vertinnen |
Soldeertemperatuur: 260 ± 5 ℃ Soldeertijd: 2 ± 0,5 sec |
| Snelle verandering van temperatuur | De condensatoren moeten visueel worden onderzocht en er mag geen zichtbare schade zijn. |
Lagere categorie temperatuur: -40℃ Bovenste categorie temperatuur: 110℃ Aantal cycli: 5 Duur t1 = 30 min |
| Trillingen | De condensatoren moeten visueel worden onderzocht en er mag geen zichtbare schade zijn |
Frequentiebereik: 10~55Hz Koers: X,Y,Z (as) 2u / as ( 6u in totaal) Verplaatsingsamplitude: 0,75 mm |
| Testobjecten | Prestatie-eisen | Testvoorwaarden |
| Klimatologische volgorde |
(1) Uiterlijk: Geen zichtbare schade (2) △C/C : ≤ ±5% van de beginwaarde (3) DF (tanδ): ≤ 0,008 verhoogde waarde (4) IR : ≥ 50% van de toepasselijke limieten (5) Spanningsbestendig: normaal |
Droge hitte Hogere temperatuur: 110℃ Lagere duur: 16 uur |
|
Koud Temperatuur: -40℃ Duur: 2 uur |
||
| Vochtige warmte in stabiele toestand |
(1) Uiterlijk: Geen zichtbare schade (2) △C/C: ≤ ±5% van de initiële waarde (3) DF (tanδ): ≤ 0,008 verhoogde waarde (4) IR : ≥ 50% van de toepasselijke limieten (5) Spanningsbestendig: normaal |
+40°C en 93% RV, 56 dagen |
| Laden en ontladen |
(1) Uiterlijk: Geen zichtbare schade (2) △C/C : ≤ ±10% van de beginwaarde (3) DF (tanδ): ≤ 0,008 verhoogde waarde (4) IR : ≥ 50% van de toepasselijke limieten |
Testspanning : √2 x URVAC 50 Hz Opladen en ontladen: 0,5 sec/tijd Herhaald voor 10000 cycli |
| Uithoudingsvermogen |
(1) Uiterlijk: geen zichtbare schade (2) △C/C : ≤ ±10% van de beginwaarde (3) DF (tanδ): ≤ 0,008 verhoogde waarde (4) IR : ≥ 50% van de toepasselijke limieten |
1,25 x UR VAC 50 Hz, eenmaal per uur verhogen tot 1.000VAC gedurende 0,1 seconde, 1.000 uur bij de hoogste nominale temperatuur |
Opslag condities
Er dient te worden opgemerkt dat de soldeerbaarheid van de terminals kan worden verslechterd wanneer ze gedurende lange tijd nauwelijks in een atmosfeer worden bewaard.
2 Het mag niet worden geplaatst bij bijzonder hoge temperaturen en hoge luchtvochtigheid, het moet zich aan de volgende voorwaarden onderwerpen (bewaren in de originele verpakking)
Temperatuur: 35 MAX Relatieve vochtigheid: 60% MAX
3 Opslagperiode: verlies: maximaal 12 maanden (vanaf de fabricagedatum die op het etiket in de verpakkingstas staat vermeld)
|
Item |
Karakteristieke eis |
Testmethode & Conditie |
||||||
|
Klimatologische categorie |
40/110/56 |
|||||||
|
Passieve ontvlambaarheidsklasse |
B |
|||||||
|
Bedrijfstemperatuur |
-40~+110 |
|||||||
|
Capaciteit Bereik |
0.0022μF ~ 2.2μF |
|||||||
|
Capaciteit tolerantie |
±10%(K),±20%(M) |
1 kHz, 1,0 Vrms, 25 |
||||||
|
Nominale spanning |
250V wisselstroom/275V wisselstroom/300V wisselstroom/305V wisselstroom/310V wisselstroom |
|||||||
|
Dissipatiefactor |
1KHz<0,10% |
IR≥6000s |
||||||
|
Isolatie weerstand |
C≤0.33μF |
C > 0,33 μF |
UR>100V, 100VDC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S, 20 |
||||||
|
Bestand tegen spanning tussen terminals |
Geen permanente storing of flashover |
4.3UR(dc) 60s 25Snijstroom 10mA |
||||||
|
Bestand tegen spanning tussen terminals en behuizing |
Geen permanente storing of flashover |
2UR+1500V(ac) 60s 25 ≥2000V(ac) 25 |
||||||
|
MAX.Pulsstijgtijd (dv/dt) |
Loodafstand |
|||||||
|
7,5 mm 600 V/μs |
10mm |
15mm |
22,5 mm |
27,5 mm |
37,5 mm 100 V/μs |
|||
Milieuvereiste
1 Naleving van het vereiste van RoHS.
2 Naleving van de vereisten van REACH.
3 Zonder halogeen (zoals vereist).
4 Zie bijlage 2 voor de testreproducties van de Rohs en Reach door een derde partij
