Productdetails:
|
| Kenmerken: | Gemetalliseerde polypropyleenfilm | Capaciteit:: | 2.0 uf |
|---|---|---|---|
| Nominale spanning:: | 250-310V | Materiaal: | Gemetalliseerde polypropyleenfilm |
| Toepassing: | Algemeen Doel | sleutelwoord: | X2 Veiligheidscondensator |
| Markeren: | Condensator 2,0 van MPX X2 Uf |
||
Goede zelfherstellende eigenschappen 2.0uf 185K 125VAC X2 Veiligheid Bestand tegen spanningspieken
De X2-serie filmcondensatoren worden voornamelijk gebruikt voor EMI-onderdrukking door de L/N van de voedingsingang aan te sluiten en parallel met de ingangspoort te gebruiken.De voordelen zijn als volgt:
1. Deze condensator is zeer stabiel, met weinig verandering in de tijd en stabiliteit, dus de invoer wordt niet gemakkelijk beïnvloed door omgevingsfactoren.
2. In tegenstelling tot andere soorten keramische condensatoren, wordt de capaciteit van filmcondensatoren minder beïnvloed door spanning.Een X7R keramische condensator heeft een capaciteitsverandering van 40% tussen 0V en 50% van de aangelegde spanning.
3. In tegenstelling tot de meeste soorten condensatoren hebben filmcondensatoren een zeer lage dissipatiefactor.Dit betekent dat er zeer weinig warmte wordt gegenereerd wanneer wisselstroom door de filmcondensator stroomt.De X7R-condensator zet 10% van de stroom die er doorheen vloeit om in warmte, terwijl de filmcondensator minder dan 0,1% is.
X2 Veiligheidscondensator.pdf

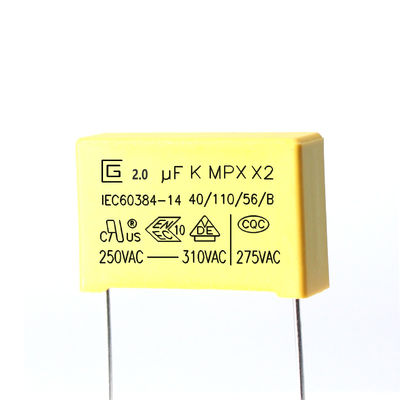

Markering
1. CIGU-logo:
2. Capaciteit: (104K, 0.1μF)
3. Capaciteitstolerantie: (K) ± 10%
4. Nominale spanning: 250.275.300.305.310VAC 5. Productklasse: X2
6. Producttype: MPX
7. Klimaatcategorie: 40/110/56
8. Passieve ontvlambaarheidsklasse:B
9. China-goedkeuringsteken: CQC
10. Goedkeuringskenmerk Duitsland: VDE
11. ENEC-keurmerk:ENEC
12. Amerikaans keurmerk: CUL
13. Goedkeuringsnorm: IEC60384-14
NEE. | Belangrijkste materialen | Specificatie | Opmerking |
1 | Gemetalliseerde polypropyleenfilm | MPPZAH of MPPA (5~12μm) | --- |
2 | Zn, Sn-lijn | Zn of Zn en Sn-legering | --- |
3 | Terminal | Cu (koperdraad) (Φ0,55 of 0,75 mm) | ± 0,05 mm |
4 | Verzegeld materiaal | Epoxyhars | UL94-V0 |
5 | Plastic verpakking | PBT | UL94-V0 |
Functies
1.Dit is specifiek ontworpen voor toepassingen in serie met de 100Vac-240Vac main, dwz capacitieve verdeler, bijvoorbeeld energiemeter, LED-driver enz.
2. Gemetalliseerde polypropyleenfilm
3. Goede zelfherstellende eigenschappen, bestand tegen spanningspieken
4. Lange stabiliteit van capaciteit
5. Goede eigenschappen in vochtige omgeving
6. Uitstekende actieve en passieve vlambestendige capaciteiten
Constructie en belangrijkste materialen van producten
Specificaties (IEC 60384-14)
| Testobjecten | Prestatie-eisen | Testvoorwaarden |
| Capaciteit | Binnen de aangegeven tolerantie | 1KHz, 1Vrms Max.bij 25℃ |
| Dissipatiefactor | 0,001 (0,1%) Max. | 1KHz, 1Vrms Max.bij 25℃ |
| Spanningsbestendig | Zal geen afwijking zijn | Tussen terminals 4.3UR (Vdc) Test van 60sec. |
| Tussen terminal en behuizing UR×200％+1500Vac, 60sec. | ||
| Isolatie weerstand | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6000s | 100±15Vdc, 60sec / 25℃ |
| Robuustheid van beëindigingen | Geen draadbreuk en geen schade aan de condensator | Spanningssterkte van eindbelastingskracht: 1,0 kg |
Buigsterkte van eindbelasting: 0,5 kg | ||
| Weerstand tegen soldeerhitte | (1) Uiterlijk: Geen zichtbare schade | Soldeertemperatuur: 260 ± 5 ℃ |
| Soldeerbaarheid | 95% van het oppervlak vertinnen | Soldeertemperatuur: 260 ± 5 ℃ |
| Snelle verandering van temperatuur | De condensatoren moeten visueel worden onderzocht en er mag geen zichtbare schade zijn. | Lagere categorie temperatuur: -40℃ |
| Trillingen | De condensatoren moeten visueel worden onderzocht en er mag geen zichtbare schade zijn | Frequentiebereik: 10~55Hz |
| Testobjecten | Prestatie-eisen | Testvoorwaarden |
| Klimatologische volgorde | (1) Uiterlijk: Geen zichtbare schade | Droge hitte |
Koud | ||
| Vochtige warmte in stabiele toestand | (1) Uiterlijk: Geen zichtbare schade | +40°C en 93% RV, 56 dagen |
| Laden en ontladen | (1) Uiterlijk: Geen zichtbare schade | Testspanning : √2 x URVAC 50 Hz |
| Uithoudingsvermogen | (1) Uiterlijk: geen zichtbare schade | 1,25 x UR VAC 50 Hz, eenmaal per uur |
Opslag condities
Er dient te worden opgemerkt dat de soldeerbaarheid van de terminals kan worden verslechterd wanneer ze gedurende lange tijd nauwelijks in een atmosfeer worden bewaard.
2 Het mag niet worden geplaatst bij bijzonder hoge temperaturen en hoge luchtvochtigheid, het moet zich aan de volgende voorwaarden onderwerpen (bewaren in de originele verpakking)
Temperatuur: 35 MAX Relatieve vochtigheid: 60% MAX
3 Opslagperiode: verlies: maximaal 12 maanden (vanaf de fabricagedatum die op het etiket in de verpakkingstas staat vermeld)
Milieuvereiste
1 Naleving van het vereiste van RoHS.
2 Naleving van de vereisten van REACH.
3 Zonder halogeen (zoals vereist).
4 Zie bijlage 2 voor de testreproducties van de Rohs en Reach door een derde partij
Kwaliteitscontrole
Productstructuur
