Productdetails:
|
| Opslagtemp. Bereik: | -40℃~+125℃ | Bedrijfstemp. Bereik: | -25℃~+125℃ |
|---|---|---|---|
| hoofdmateriaal: | data papier | Eigenschap: | Ideaal voor toepassing over de hele linie |
| Aanpassen:: | Ja, bieden voorbeeldservices | Pakkettype: | Door Gat |
| Toepassing: | Algemeen Doel | Type: | Veiligheidscondensator Y1 |
| Markeren: | Y1-Veiligheidscondensator met beperkte verliezen,Y1 Veiligheidscondensator 470K,470K condensator |
||

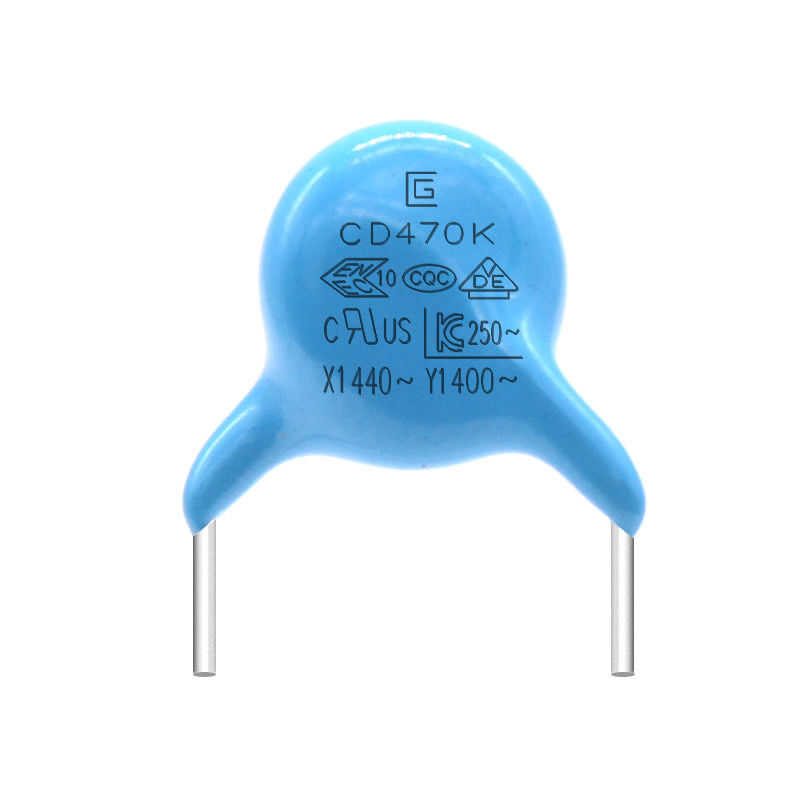

Vlam de met beperkte verliezen van de de Veiligheidscondensator van 470K 400VAC Y1 - het Pakket van de vertragers Epoxyhars
Y1 Veiligheidscondensator .pdf
De Y1-condensator is een veiligheidscondensator, en zulk een condensator zal geen elektrische schok nadat de condensator ontbreekt, veroorzaken en zal geen persoonlijke veiligheid in gevaar brengen. Het omvat twee types van X-condensatoren en y-condensatoren. X de condensatoren zijn condensatoren die tussen de twee lijnen van de machtslijn (l-n) worden verbonden, en de condensatoren van de metaalfilm worden over het algemeen gebruikt; Y de condensatoren worden verbonden tussen de twee lijnen van de machtslijn en de grond (le, N.O.) capacitieve weerstand, verschijnt over het algemeen in paren. Gebaseerd op de beperking van de lekkagestroom, zou de waarde van de y-condensator niet moeten te groot zijn. Over het algemeen, is de X-condensator uF niveau, en de y-condensator is N-F-niveau. X de condensator onderdrukt differentiële wijzeinterferentie, y-onderdrukt de condensator gemeenschappelijke wijzeinterferentie
De bodem van de y-condensator is verdeeld in Y1, Y2, Y3, en Y4. De belangrijkste verschillen zijn:
1. Y1 is de hoogspanningsweerstand groter dan 8 kV,
2. Y2 is de hoogspanningsweerstand groter dan 5 kV,
3. Y3 n/a hoge drukweerstand
4. Y4 is de hoogspanningsweerstand groter dan 2,5 kV
De Y1-condensator wordt ontworpen voor AC elektrische apparaten, voldoet speciaal aan een aantal veiligheids certificatienormen, en is geschikt voor dwars-lijn en omleidingskringen. En het is geschikt voor AC kringen, compact in grootte, hoog in kostenprestaties, en ontmoet de veiligheidsnorm van AC kringen. De condensatoren van X en y-zijn veiligheidscondensatoren, is de X-condensator tussen de levende draad en de neutrale draad, en de y-condensator is tussen de levende draad en de grond. Zij worden gebruikt in de voedingfilter om de rol te spelen van voeding het filtreren, en de gemeenschappelijke wijze (y-condensator) en differentiële wijze (X-condensator) respectievelijk interferentie te filtreren.
Eigenschap
1. Kleine grootte.
2. AC condensatoren die hebben overgegaan en aan veiligheidscertificatie voldaan.
3. Het verlies met hoge frekwentie is klein, en het kan het effect van AC piekschommelingen weerstaan.
4. Sterk te sterke intensiteitvermogen, kleine capaciteit en verliesvermindering.
5. Lange levensduur.
Voordelen
1. Wij hebben alle modellen van materiaal, besparen u tijd zoekend het. En adviseer materialen voor u als u nodig hebt.
2. Met dezelfde kwaliteitsproducten, kunnen wij u prijs het best geven. Onderzoeken aan naverkoop, zullen wij de goede dienst, zoals de status van het updateproduct, technische ondersteuning enz. (24 uren online) verlenen
3. Wij hebben vele voorraden, en de levertijd gewoonlijk is kort.
|
PUNT |
SPECIFICATIE |
TESTMETHODE EN VOORWAARDE |
||||||||||||||||
|
Temperaturen het Cirkelen
|
Verschijning |
Geen duidelijk tekort |
De condensator zal in de testkamer worden geïntroduceerd, en zal aan de temperatuurvoorwaarden zoals aangetoond in lijst bij 5 cycli worden blootgesteld. voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke meting. Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarden worden opgeslagen.
|
|||||||||||||||
|
Capacitieve weerstand Verandering |
B: maximum ±10% E: maximum ±20% F: maximum ±30% |
|||||||||||||||||
|
D.F. |
B, E: 5.0% maximum F: 7.0% maximum |
|||||||||||||||||
|
I.R. |
1000MΩ min | |||||||||||||||||
|
Vochtigheid (Onder Regelmatig Staat) |
Verschijning |
Duidelijk geen tekort |
Plaats de condensator voor 500±12-uren bij 40±2℃ in 95±3% relatieve vochtigheid. voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2-uren vóór aanvankelijke meting. Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen. |
|||||||||||||||
|
Capacitieve weerstand Verandering |
B: maximum ±10% E: maximum ±20% F: maximum ±30% |
|||||||||||||||||
|
D.F. |
B, E: 5.0% maximum F: 7.0% maximum |
|||||||||||||||||
|
I.R. |
1500MΩ min | |||||||||||||||||
|
Diëlektrisch Sterkte |
Per Punt 8 |
|||||||||||||||||
|
Het levenstest |
Verschijning |
Duidelijk geen tekort |
Pas een voltage van 500V.AC toe, behalve dat zodra elk uur het voltage wordt verhoogd tot 1000V.AC voor 0.1sec.that zal voor 1000±48-uren bij 125±2℃ worden gehandhaafd. Voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2H vóór aanvankelijke metingen. Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen. |
|||||||||||||||
|
Capacitieve weerstand Verandering |
B: maximum ±10% E: maximum ±20% F: maximum ±30% |
|||||||||||||||||
|
D.F. |
B, E: 5.0% maximum F: 7.0% maximum |
|||||||||||||||||
|
I.R. |
1500MΩ min | |||||||||||||||||
Productvoltage, Materiaal, de Lijst van de Grootteverwijzing
| Product en groottecode | Geschat AC Voltage | Temperatuurkenmerk | Geschatte Capacitieve weerstand | Tolerantie van Capacitieve weerstand | Grootte (mm) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Specificatie en Testmethode
|
PUNT |
SPECIFICATIE |
TESTMETHODE EN VOORWAARDE |
|||||||||||||
|
Opslagtemperaturen. Waaier |
-40℃~+125℃ | ||||||||||||||
|
Werkende Temperaturen. Waaier |
-25℃~+125℃ | ||||||||||||||
|
|
De verschijning heeft |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temperaturen. 20±2℃ |
|||||||||||||
|
Dissipatiefactor |
B, E: 2.5% maximum |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Productieproces
