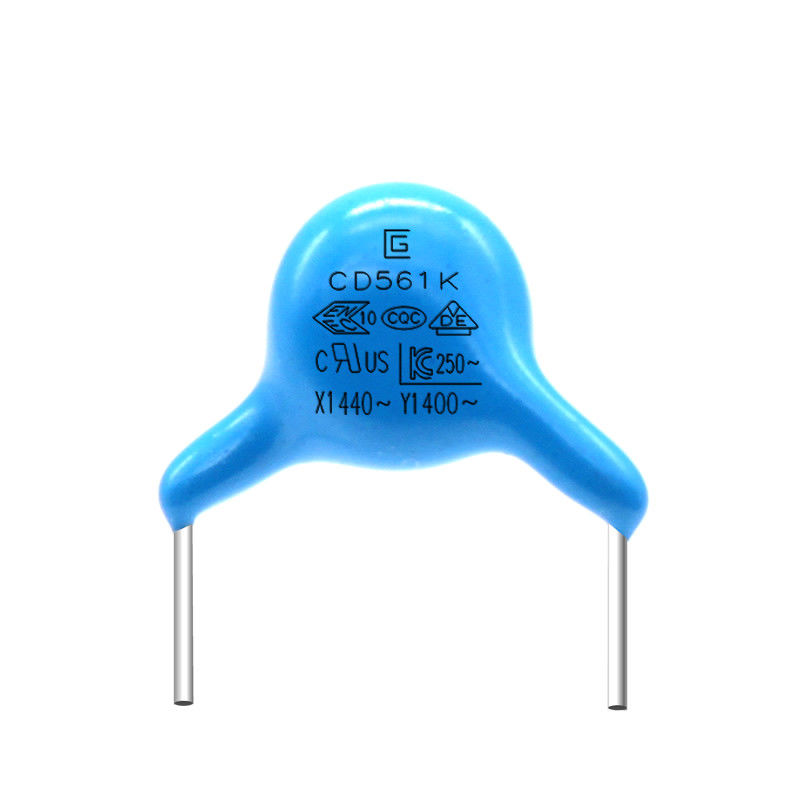

De kleine Condensator van de Grootte561k 400VAC Y1 Veiligheid die wijd in Kleine Huishoudapparaten wordt gebruikt
Y1 zijn de condensatoren condensatoren die over de twee draden van de machtslijn en de grond (le, N.O.) worden verbonden, gewoonlijk in paren. Gebaseerd op de beperking van de lekkagestroom, zou de waarde van de y-condensator niet moeten te groot zijn. Over het algemeen, is de X-condensator uF niveau, en de y-condensator is N-F-niveau. De X-condensator onderdrukt differentiële wijzeinterferentie, en de Y1-condensator onderdrukt gemeenschappelijke wijzeinterferentie.
Voordelen
1. Wij hebben alle modellen van materiaal, besparen u tijd kijkend fort en adviseren materialen voor u als u nodig hebt.
2. Met dezelfde kwaliteitsproducten, kunnen wij u priceInquiries aan naverkoop het best geven, zullen wij de goede dienst, dergelijke status van het asupdateproduct, technische ondersteuning enz. (24 uren online) verlenen
3. Wij hebben vele voorraden, en de levertijd gewoonlijk is kort.
Y1 Veiligheidscondensator .pdf
Y1 de gebieden van de condensatortoepassing:
Wijd gebruikt in kleine huishoudapparaten, machtsproducten, elektromechanische motoren, LEIDENE verlichting, laders, noodvoedingen, filters, elektronische gelijkrichters, automobielelektronika, veiligheid en andere industrieën.
|
PUNT
|
SPECIFICATIE
|
TESTMETHODE EN VOORWAARDE
|
|
Temperaturen het Cirkelen
|
Verschijning
|
Geen duidelijk tekort
|
De condensator zal in de testkamer worden geïntroduceerd, en zal aan de temperatuurvoorwaarden zoals aangetoond in lijst bij 5 cycli worden blootgesteld.
voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke meting.
Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarden worden opgeslagen.
| (STEP) |
1 |
2 |
3 |
4 |
| (TEMPERATUREN.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (TIJD) |
30±3min. |
3min. maximum |
30±3min. |
3min. maximum |
|
|
Capacitieve weerstand
Verandering
|
B: maximum ±10%
E: maximum ±20%
F: maximum ±30%
|
|
D.F.
|
B, E: 5.0% maximum
F: 7.0% maximum
|
|
I.R.
|
1000MΩ min |
|
Vochtigheid
(Onder
Regelmatig
Staat)
|
Verschijning
|
Duidelijk geen
tekort
|
Plaats de condensator voor 500±12-uren bij 40±2℃ in 95±3% relatieve vochtigheid.
voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2-uren vóór aanvankelijke meting.
Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen.
|
|
Capacitieve weerstand
Verandering
|
B: maximum ±10%
E: maximum ±20%
F: maximum ±30%
|
|
D.F.
|
B, E: 5.0% maximum
F: 7.0% maximum
|
|
I.R.
|
1500MΩ min |
|
Diëlektrisch
Sterkte
|
Per Punt 8
|
|
Het levenstest
|
Verschijning
|
Duidelijk geen
tekort
|
Pas een voltage van 500V.AC toe, behalve dat zodra elk uur het voltage wordt verhoogd tot 1000V.AC voor 0.1sec.that zal voor 1000±48-uren bij 125±2℃ worden gehandhaafd.
Voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2H vóór aanvankelijke metingen.
Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen.
|
|
Capacitieve weerstand
Verandering
|
B: maximum ±10%
E: maximum ±20%
F: maximum ±30%
|
|
D.F.
|
B, E: 5.0% maximum
F: 7.0% maximum
|
|
I.R.
|
1500MΩ min |
Productvoltage, Materiaal, de Lijst van de Grootteverwijzing
| Product en groottecode |
Geschat AC Voltage |
Temperatuurkenmerk |
Geschatte Capacitieve weerstand |
Tolerantie van Capacitieve weerstand |
Grootte (mm) |
| D.max |
T.max |
P±0.8 |
d±0.05 |
| Q065B□100K□□ |
400Vac |
(b)
Y5P
±10
|
10pF |
K
±10%
|
6.5 |
4.5 |
10 |
0,55 |
| Q065B□150K□□ |
15pF |
6.5 |
4.5 |
10 |
0,55 |
| Q070B□220K□□ |
22pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□330K□□ |
33pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□470K□□ |
47pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□560K□□ |
56pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□620K□□ |
62pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□820K□□ |
82pF |
7.0 |
4.5 |
10 |
0,55 |
| Q065B□101K□□ |
100pF |
6.5 |
4.5 |
10 |
0,55 |
| Q065B□221K□□ |
220pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075B□331K□□ |
330pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085B□471K□□ |
470pF |
8.5 |
4.5 |
10 |
0,6 |
| Q085B□561K□□ |
560pF |
8.5 |
4.5 |
10 |
0,6 |
| Q095B□681K□□ |
680pF |
9.5 |
4.5 |
10 |
0,6 |
| Q110B□821K□□ |
820pF |
11.0 |
4.5 |
10 |
0,6 |
| Q115B□102K□□ |
1000pF |
11.5 |
4.5 |
10 |
0,6 |
| Q065E□471K□□ |
(e)
Y5U
+22%
-56%
|
470pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075E□561K□□ |
560pF |
7.5 |
4.5 |
10 |
0,6 |
| Q075E□681K□□ |
680pF |
7.5 |
4.5 |
10 |
0,6 |
| Q075E□821K□□ |
820pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085E□102K□□ |
1000pF |
8.5 |
4.5 |
10 |
0,65 |
| Q095E□152M□□ |
1500pF |
M
±20%
|
9.5 |
4.5 |
10 |
0,65 |
| Q105E□222M□□ |
2200pF |
10.5 |
4.5 |
10 |
0,65 |
| Q115E□332M□□ |
3300pF |
11.5 |
4.5 |
10 |
0,65 |
| Q065F□102M□□ |
(f)
Y5V
+22%
-82%
|
1000pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075F□152M□□ |
1500pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085F□222M□□ |
2200pF |
8.5 |
4.5 |
10 |
0,6 |
| Q100F□332M□□ |
3300pF |
10.0 |
4.5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□472M□□ |
4700pF |
11.5 |
4.5 |
10 |
0,65 |
Specificatie en Testmethode
|
PUNT
|
SPECIFICATIE
|
TESTMETHODE EN VOORWAARDE
|
|
Opslagtemperaturen. Waaier
|
-40℃~+125℃ |
|
|
Werkende Temperaturen. Waaier
|
-25℃~+125℃ |
|
|
Verschijning en
Afmeting
|
De verschijning heeft
geen duidelijk tekort.
De afmetingen zullen binnen gespecificeerde tolerantie zijn.
|
De verschijning wordt gelet op op gezicht
De afmeting wordt gemeten door beugel
|
|
Teken
|
Gemakkelijk zou moeten worden onderscheiden.
|
Wordt gelet op op gezicht
|
|
Capacitieve weerstand
|
Binnen gespecificeerd
tolerantie
|
Temperaturen. 20±2℃
Volume 1.0±0.2Vrms
Freq. 1±0.1KHz
|
|
Dissipatiefactor
|
B, E: 2.5% maximum
F: 3.5% maximum
|
Zelfde voorwaarde zoals capacitieve weerstand
|
|
Isolatieweerstand
|
10,000MΩ
10,000MΩmin
|
De isolatieweerstand zal met 500±50V.DC binnen 60±5-seconde worden gemeten na het laden.
|
|
Diëlektrische Sterkte
|
Tussen
Looddraden
|
Geen mislukking.
|
Pas een voltage van 4.0KVAC voor 1 min. tussen de looddraden toe.
(Last/lossing current≤50mA) (Y2: 2.6KVAC)
|
|
Lichaam
Isolatie
|
Geen mislukking.
|
De terminals van de condensator zullen zijn
![]() samen verbonden. Een metaalfolie zal dicht verpakt worden rond het lichaam van de condensator aan de afstand van ongeveer 3 - 4 mm van elke terminal. Een Voltage van 4.0KVAC wordt toegepast tussen de draden van het condensatorlood en de metaalfolie. (Y2: 2.6KVAC)
(Last/lossingsstroom ≤50mA)
|
|
Temperatuur
Kenmerk
|
B: - 10~+10%
E: - 56~+22%
F: - 80~+30%
|
De capacitieve weerstand zal bij elke stap worden gemeten zoals volgend.
Voorbehandeling: De condensator zal bij 85±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke metingen.
| (Stap) |
① |
② |
③ |
④ |
⑤ |
| (Temperaturen.) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
Productieproces
Verschillen in de Condensatoren van X1, van X2, van Y1 en Y2-
De condensatoren zijn passieve elektronische componenten die in vele kringen worden gebruikt om een grote verscheidenheid van functies, van oscillatoren aan voedingtoepassingen uit te voeren. Één specifiek gebruik van condensatoren is in machtslijn het filtreren in vele toestellen en elektronische apparaten. De condensatoren die in deze toepassingen worden gebruikt zijn gecategoriseerd zoals zijnd of Klasse X of Klasse Y, en dan geschat door hun getest voltage, zoals X1 of Y2. Deze klassenbenoemingen verwijzen naar de de veiligheidsclassificatie en toepassing van een condensator.
