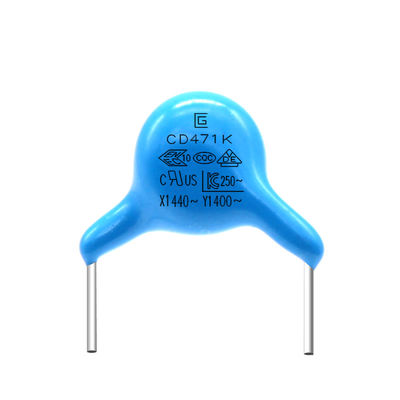

Kleine Aangepaste Hoogspannings Ceramische Condensator 471K 400VAC

Grote Afbeelding : Kleine Aangepaste Hoogspannings Ceramische Condensator 471K 400VAC

Productdetails:

Plaats van herkomst:	Dongguan China
Merknaam:	SG
Certificering:	VDE，CQC
Modelnummer:	Y5U-471K-400VAC

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	10000 stuks
Prijs:	Discuss
Verpakking Details:	maat: 45 cm * 31 cm * 34 cm, binnendoos: 29.2 cm * 21 cm * 31.3 cm, een doos in twee binnendozen
Levertijd:	15-21 werkdagen
Betalingscondities:	T/T
Levering vermogen:	100000000 stuks

Contact

Kleine Aangepaste Hoogspannings Ceramische Condensator 471K 400VAC

beschrijving

Opslagtemp. Bereik:	-40℃~+125℃	Bedrijfstemp. Bereik:	-25℃~+125℃
Certificaat:	CQC, VDE, IEC, ENEC, RoHS	Pas aan:	Ja, bieden voorbeeldservices
Eigenschappen:	Kleine maat	Pakket:	Standaardverpakking
Toepassing:	Veiligheid	Type:	Veiligheidscondensator Y1
Markeren:	Hoogspannings Ceramische Condensator 471k , Hoogspannings Ceramische Condensator 400vac , Kleine Ceramische condensator 400 vac

De kleine van het de Condensator vaak Gebruik van de Grootte471k 400VAC Y1 Veiligheid Keramiek Met hoog voltage

Er zijn sommige veranderlijke elementen in de kring, zoals inductors, condensatoren, enz. Deze veranderlijke elementen kunnen over het algemeen de relatieve verandering (of vermindering) van de sinusoïdale hoeveelheid van zijn overeenkomstige frequentie slechts bewerkstelligen of verminderen. Bijvoorbeeld, wanneer de schakelaar wordt aangezet, zal de wisselstroom herhaaldelijk tussen Y1 en Y2 veranderen, en het op dit ogenblik geproduceerde elektromagnetische veld (een magnetisch veld gelijkend op het licht dat door de lichtbron wordt uitgezonden) zal natuurlijk een kracht tussen de draden produceren

Eigenschap

1. Kleine grootte.
2. AC condensatoren die hebben overgegaan en aan veiligheidscertificatie voldaan.
3. Het verlies met hoge frekwentie is klein, en het kan het effect van AC piekschommelingen weerstaan.
4. Sterk te sterke intensiteitvermogen, kleine capaciteit en verliesvermindering.
5. Lange levensduur.
6. De nominale spanning van Y1 is 400-500VAC, en het experimentele voltage is 4000VAC.
7. Y de condensatoren gebruiken keramiek vaak met hoog voltage.
8. Y1 is een dubbel-geïsoleerde y-condensator, die wordt gebruikt om de primaire en secundaire kanten te overbruggen.
9. Flame-retardant epoxyharspakket.

Y1 Veiligheidscondensator .pdf

TOEPASSINGEN

Hoogspanningsgelijkstroom voedingen of lossingen.
Hoge frequentieac kringen.
Lawaaiontstoringsapparaat of horizontale outputkringen.

PUNT

SPECIFICATIE

TESTMETHODE EN VOORWAARDE

Temperaturen het Cirkelen

Verschijning

Geen duidelijk tekort

De condensator zal in de testkamer worden geïntroduceerd, en zal aan de temperatuurvoorwaarden zoals aangetoond in lijst bij 5 cycli worden blootgesteld.

voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke meting.

Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarden worden opgeslagen.

(STEP)	1	2	3	4
(TEMPERATUREN.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TIJD)	30±3min.	3min. maximum	30±3min.	3min. maximum

Capacitieve weerstand

Verandering

B: maximum ±10%

E: maximum ±20%

F: maximum ±30%

D.F.

B, E: 5.0% maximum

F: 7.0% maximum

I.R.

1000MΩ min

Vochtigheid

(Onder

Regelmatig

Staat)

Verschijning

Duidelijk geen

tekort

Plaats de condensator voor 500±12-uren bij 40±2℃ in 95±3% relatieve vochtigheid.

voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2-uren vóór aanvankelijke meting.

Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen.

Capacitieve weerstand

Verandering

B: maximum ±10%

E: maximum ±20%

F: maximum ±30%

D.F.

B, E: 5.0% maximum

F: 7.0% maximum

I.R.

1500MΩ min

Diëlektrisch

Sterkte

Per Punt 8

Het levenstest

Verschijning

Duidelijk geen

tekort

Pas een voltage van 500V.AC toe, behalve dat zodra elk uur het voltage wordt verhoogd tot 1000V.AC voor 0.1sec.that zal voor 1000±48-uren bij 125±2℃ worden gehandhaafd.

Voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2H vóór aanvankelijke metingen.

Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen.

Capacitieve weerstand

Verandering

B: maximum ±10%

E: maximum ±20%

F: maximum ±30%

D.F.

B, E: 5.0% maximum

F: 7.0% maximum

I.R.

1500MΩ min

Productvoltage, Materiaal, de Lijst van de Grootteverwijzing

Product en groottecode	Geschat AC Voltage	Temperatuurkenmerk	Geschatte Capacitieve weerstand	Tolerantie van Capacitieve weerstand	Grootte (mm)
Product en groottecode	Geschat AC Voltage	Temperatuurkenmerk	Geschatte Capacitieve weerstand	Tolerantie van Capacitieve weerstand	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6.5	4.5	10	0,55
Q065B□150K□□			15pF		6.5	4.5	10	0,55
Q070B□220K□□			22pF		7.0	4.5	10	0,55
Q070B□330K□□			33pF		7.0	4.5	10	0,55
Q070B□470K□□			47pF		7.0	4.5	10	0,55
Q070B□560K□□			56pF		7.0	4.5	10	0,55
Q070B□620K□□			62pF		7.0	4.5	10	0,55
Q070B□820K□□			82pF		7.0	4.5	10	0,55
Q065B□101K□□			100pF		6.5	4.5	10	0,55
Q065B□221K□□			220pF		6.5	4.5	10	0,55
Q075B□331K□□			330pF		7.5	4.5	10	0,6
Q085B□471K□□			470pF		8.5	4.5	10	0,6
Q085B□561K□□			560pF		8.5	4.5	10	0,6
Q095B□681K□□			680pF		9.5	4.5	10	0,6
Q110B□821K□□			820pF		11.0	4.5	10	0,6
Q115B□102K□□			1000pF		11.5	4.5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□561K□□			560pF		7.5	4.5	10	0,6
Q075E□681K□□			680pF		7.5	4.5	10	0,6
Q075E□821K□□			820pF		7.5	4.5	10	0,6
Q085E□102K□□			1000pF		8.5	4.5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□222M□□			2200pF		10.5	4.5	10	0,65
Q115E□332M□□			3300pF		11.5	4.5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□152M□□			1500pF		7.5	4.5	10	0,6
Q085F□222M□□			2200pF		8.5	4.5	10	0,6
Q100F□332M□□			3300pF		10.0	4.5	10	0,65
Q115F□472M□□			4700pF		11.5	4.5	10	0,65

Kleine Aangepaste Hoogspannings Ceramische Condensator 471K 400VAC 0
Specificatie en Testmethode

PUNT

SPECIFICATIE

TESTMETHODE EN VOORWAARDE

Opslagtemperaturen. Waaier

-40℃~+125℃

Werkende Temperaturen. Waaier

-25℃~+125℃

Verschijning en
Afmeting

De verschijning heeft
geen duidelijk tekort.
De afmetingen zullen binnen gespecificeerde tolerantie zijn.

De verschijning wordt gelet op op gezicht
De afmeting wordt gemeten door beugel

Teken

Gemakkelijk zou moeten worden onderscheiden.

Wordt gelet op op gezicht

Capacitieve weerstand

Binnen gespecificeerd
tolerantie

Temperaturen. 20±2℃
Volume 1.0±0.2Vrms
Freq. 1±0.1KHz

Dissipatiefactor

B, E: 2.5% maximum
F: 3.5% maximum

Zelfde voorwaarde zoals capacitieve weerstand

Isolatieweerstand

10,000MΩ
10,000MΩmin

De isolatieweerstand zal met 500±50V.DC binnen 60±5-seconde worden gemeten na het laden.

Diëlektrische Sterkte

Tussen
Looddraden

Geen mislukking.

Pas een voltage van 4.0KVAC voor 1 min. tussen de looddraden toe.
(Last/lossing current≤50mA) (Y2: 2.6KVAC)

Lichaam
Isolatie

Geen mislukking.

De terminals van de condensator zullen zijn
samen verbonden. Een metaalfolie zal dicht verpakt worden rond het lichaam van de condensator aan de afstand van ongeveer 3 - 4 mm van elke terminal. Een Voltage van 4.0KVAC wordt toegepast tussen de draden van het condensatorlood en de metaalfolie. (Y2: 2.6KVAC)
(Last/lossingsstroom ≤50mA)

Temperatuur
Kenmerk

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

De capacitieve weerstand zal bij elke stap worden gemeten zoals volgend.
Voorbehandeling: De condensator zal bij 85±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke metingen.

(Stap)	①	②	③	④	⑤
(Temperaturen.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Kleine Aangepaste Hoogspannings Ceramische Condensator 471K 400VAC 1
Productieproces
