De compacte Condensatoren van de Grootte331k 400 VAC Veiligheid snakken Levensduur

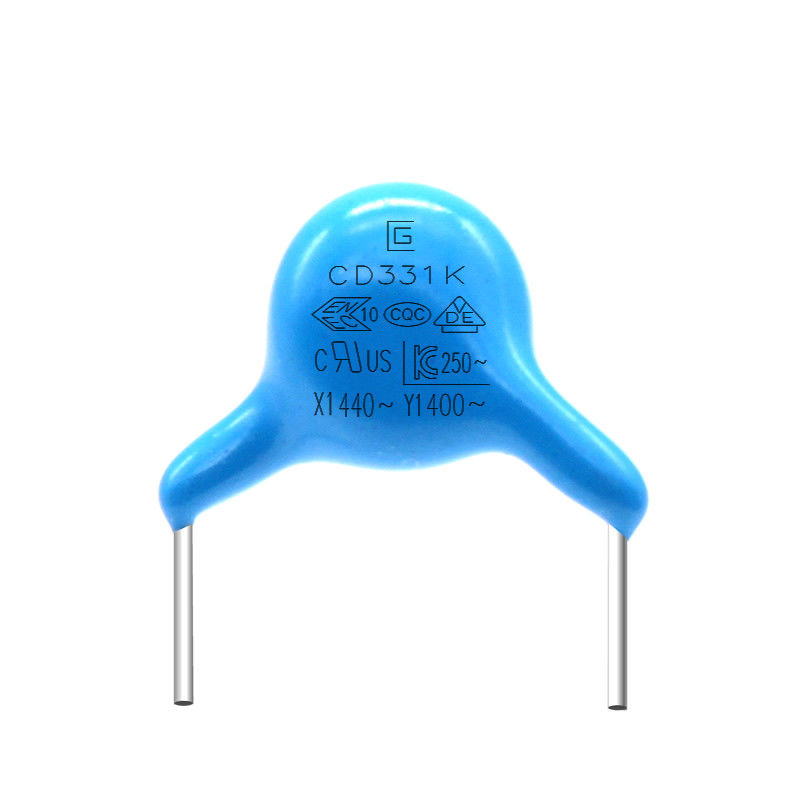

Grote Afbeelding : De compacte Condensatoren van de Grootte331k 400 VAC Veiligheid snakken Levensduur

Productdetails:

Plaats van herkomst:	Dongguan China
Merknaam:	SG
Certificering:	VDE，CQC
Modelnummer:	Y5P-331K-400VAC

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	10000 stuks
Prijs:	Discuss
Verpakking Details:	maat: 45 cm * 31 cm * 34 cm, binnendoos: 29.2 cm * 21 cm * 31.3 cm, een doos in twee binnendozen
Levertijd:	15-21 werkdagen
Betalingscondities:	T/T
Levering vermogen:	100000000 stuks

Contact

De compacte Condensatoren van de Grootte331k 400 VAC Veiligheid snakken Levensduur

beschrijving

Opslagtemp. Bereik:	-40℃~+125℃	Bedrijfstemp. Bereik:	-25℃~+125℃
hoofdmateriaal:	Ceramisch	Leverancierstype:	Oorspronkelijke fabrikant
Eigenschappen:	Y-condensatoren maken vaak gebruik van hoogspanningskeramiek	Pakket:	Standaardverpakking
Toepassing:	Veiligheid	Type:	Veiligheidscondensator Y1
Markeren:	400 VAC Condensator 331k , AC Veiligheidscondensatoren , 331k condensator

Het Verlies met hoge frekwentie is de Kleine van de de Veiligheidscondensator van 331K 400VAC Y1 Lange Levensduur

De veiligheidsy1 condensator is één van de y-condensatorreeks in de veiligheidscondensator. Als lid van de veiligheidscondensator, is de veiligheidsy1 condensator ook een wet om de veiligheid van gebruikers te beschermen. Naast het naleven het overeenkomstige netvoltage weersta voltage, vereist de y-condensator ook voldoende veiligheidsmarges in termen van elektrische en mechanische eigenschappen om analyse te vermijden en fenomenen kort te sluiten in de uiterst ruwe milieuomstandigheden. Het beschermen van persoonlijke veiligheid is van grote betekenis.

De veiligheidsy1 condensator is een elektronische component die uit twee leiders wordt samengesteld die een isolatie klemmen. Het is als een sandwich. De schouders van de veiligheidsy1 condensator een zware verantwoordelijkheid, en de eisen ten aanzien van het product moeten zeer hoog zijn. Eerst, moet het de certificatie van het veiligheids testende agentschap verkrijgen. Voorbeeld: CQC; VDE; UL; ENEC, kc, enz., de verschijning van y1-condensatoren zijn meestal blauw, en de producten hebben veiligheids certificatietekens en weerstaan voltageac400v woorden. Zijn ware gelijkstroom weerstaat voltage is zo hoog zoals 4000V of meer. Men moet benadrukken dat de y-condensator niet door gewone ceramische condensatoren naar believen zou moeten worden vervangen.

Y1 Veiligheidscondensator .pdf

EIGENSCHAPPEN

Ideaal voor over de lijntoepassing
Compacte grootte
Rendabel product
Veiligheidsnorm die voor AC toepassingen wordt erkend

TOEPASSINGEN

Hoogspanningsgelijkstroom voedingen of lossingen.
Hoge frequentieac kringen.
Lawaaiontstoringsapparaat of horizontale outputkringen.

Onze Diensten

1. Wij waarderen uw zaken en bieden een onmiddellijk beleid van de 7 dagenterugkeer aan. (7 dagen na het ontvangen van de punten).
2. Als de punten u van onze opslag koopt niet van geperfectioneerde kwaliteit zijn, is dat zij werkt niet elektronisch aan fabrikantenspecificaties, eenvoudig hen naar ons voor vervanging of terugbetaling terugkeren.
Wij dragen de het verschepen kosten van terugkeer het deel in waarborgdag
3. Als de punten gebrekkig zijn, te brengen gelieve ons binnen 3 dagen na levering op de hoogte.
4. Om het even welke punten moeten in hun originele voorwaarde zijn teruggekeerd om voor een terugbetaling of een vervanging te kwalificeren.
5. De koper is verantwoordelijk voor al het verschepen opgelopen kosten.

PUNT

SPECIFICATIE

TESTMETHODE EN VOORWAARDE

Temperaturen het Cirkelen

Verschijning

Geen duidelijk tekort

De condensator zal in de testkamer worden geïntroduceerd, en zal aan de temperatuurvoorwaarden zoals aangetoond in lijst bij 5 cycli worden blootgesteld.

voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke meting.

Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarden worden opgeslagen.

(STEP)	1	2	3	4
(TEMPERATUREN.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TIJD)	30±3min.	3min. maximum	30±3min.	3min. maximum

Capacitieve weerstand

Verandering

B: maximum ±10%

E: maximum ±20%

F: maximum ±30%

D.F.

B, E: 5.0% maximum

F: 7.0% maximum

I.R.

1000MΩ min

Vochtigheid

(Onder

Regelmatig

Staat)

Verschijning

Duidelijk geen

tekort

Plaats de condensator voor 500±12-uren bij 40±2℃ in 95±3% relatieve vochtigheid.

voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2-uren vóór aanvankelijke meting.

Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen.

Capacitieve weerstand

Verandering

B: maximum ±10%

E: maximum ±20%

F: maximum ±30%

D.F.

B, E: 5.0% maximum

F: 7.0% maximum

I.R.

1500MΩ min

Diëlektrisch

Sterkte

Per Punt 8

Het levenstest

Verschijning

Duidelijk geen

tekort

Pas een voltage van 500V.AC toe, behalve dat zodra elk uur het voltage wordt verhoogd tot 1000V.AC voor 0.1sec.that zal voor 1000±48-uren bij 125±2℃ worden gehandhaafd.

Voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2H vóór aanvankelijke metingen.

Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen.

Capacitieve weerstand

Verandering

B: maximum ±10%

E: maximum ±20%

F: maximum ±30%

D.F.

B, E: 5.0% maximum

F: 7.0% maximum

I.R.

1500MΩ min

Productvoltage, Materiaal, de Lijst van de Grootteverwijzing

Product en groottecode	Geschat AC Voltage	Temperatuurkenmerk	Geschatte Capacitieve weerstand	Tolerantie van Capacitieve weerstand	Grootte (mm)
Product en groottecode	Geschat AC Voltage	Temperatuurkenmerk	Geschatte Capacitieve weerstand	Tolerantie van Capacitieve weerstand	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6.5	4.5	10	0,55
Q065B□150K□□			15pF		6.5	4.5	10	0,55
Q070B□220K□□			22pF		7.0	4.5	10	0,55
Q070B□330K□□			33pF		7.0	4.5	10	0,55
Q070B□470K□□			47pF		7.0	4.5	10	0,55
Q070B□560K□□			56pF		7.0	4.5	10	0,55
Q070B□620K□□			62pF		7.0	4.5	10	0,55
Q070B□820K□□			82pF		7.0	4.5	10	0,55
Q065B□101K□□			100pF		6.5	4.5	10	0,55
Q065B□221K□□			220pF		6.5	4.5	10	0,55
Q075B□331K□□			330pF		7.5	4.5	10	0,6
Q085B□471K□□			470pF		8.5	4.5	10	0,6
Q085B□561K□□			560pF		8.5	4.5	10	0,6
Q095B□681K□□			680pF		9.5	4.5	10	0,6
Q110B□821K□□			820pF		11.0	4.5	10	0,6
Q115B□102K□□			1000pF		11.5	4.5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□561K□□			560pF		7.5	4.5	10	0,6
Q075E□681K□□			680pF		7.5	4.5	10	0,6
Q075E□821K□□			820pF		7.5	4.5	10	0,6
Q085E□102K□□			1000pF		8.5	4.5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□222M□□			2200pF		10.5	4.5	10	0,65
Q115E□332M□□			3300pF		11.5	4.5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□152M□□			1500pF		7.5	4.5	10	0,6
Q085F□222M□□			2200pF		8.5	4.5	10	0,6
Q100F□332M□□			3300pF		10.0	4.5	10	0,65
Q115F□472M□□			4700pF		11.5	4.5	10	0,65

De compacte Condensatoren van de Grootte331k 400 VAC Veiligheid snakken Levensduur 0
Specificatie en Testmethode

PUNT

SPECIFICATIE

TESTMETHODE EN VOORWAARDE

Opslagtemperaturen. Waaier

-40℃~+125℃

Werkende Temperaturen. Waaier

-25℃~+125℃

Verschijning en
Afmeting

De verschijning heeft
geen duidelijk tekort.
De afmetingen zullen binnen gespecificeerde tolerantie zijn.

De verschijning wordt gelet op op gezicht
De afmeting wordt gemeten door beugel

Teken

Gemakkelijk zou moeten worden onderscheiden.

Wordt gelet op op gezicht

Capacitieve weerstand

Binnen gespecificeerd
tolerantie

Temperaturen. 20±2℃
Volume 1.0±0.2Vrms
Freq. 1±0.1KHz

Dissipatiefactor

B, E: 2.5% maximum
F: 3.5% maximum

Zelfde voorwaarde zoals capacitieve weerstand

Isolatieweerstand

10,000MΩ
10,000MΩmin

De isolatieweerstand zal met 500±50V.DC binnen 60±5-seconde worden gemeten na het laden.

Diëlektrische Sterkte

Tussen
Looddraden

Geen mislukking.

Pas een voltage van 4.0KVAC voor 1 min. tussen de looddraden toe.
(Last/lossing current≤50mA) (Y2: 2.6KVAC)

Lichaam
Isolatie

Geen mislukking.

De terminals van de condensator zullen zijn
samen verbonden. Een metaalfolie zal dicht verpakt worden rond het lichaam van de condensator aan de afstand van ongeveer 3 - 4 mm van elke terminal. Een Voltage van 4.0KVAC wordt toegepast tussen de draden van het condensatorlood en de metaalfolie. (Y2: 2.6KVAC)
(Last/lossingsstroom ≤50mA)

Temperatuur
Kenmerk

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

De capacitieve weerstand zal bij elke stap worden gemeten zoals volgend.
Voorbehandeling: De condensator zal bij 85±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke metingen.

(Stap)	①	②	③	④	⑤
(Temperaturen.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

De compacte Condensatoren van de Grootte331k 400 VAC Veiligheid snakken Levensduur 1
