Productdetails:
|
| Opslagtemp. Bereik: | -40℃~+125℃ | Bedrijfstemp. Bereik: | -25℃~+125℃ |
|---|---|---|---|
| hoofdmateriaal: | data papier | Eigenschap: | Ideaal voor toepassing over de hele linie |
| Pas aan: | Ja, bieden voorbeeldservices | Pakkettype: | Door Gat |
| Toepassing: | voor AC-toepassingen, Hight Voltage | Grootte: | douanegrootte |
| Markeren: | De Condensator van de douaney1 Veiligheid,Y1 Veiligheidscondensator 560K,Douane 400 VAC-Condensator |
||

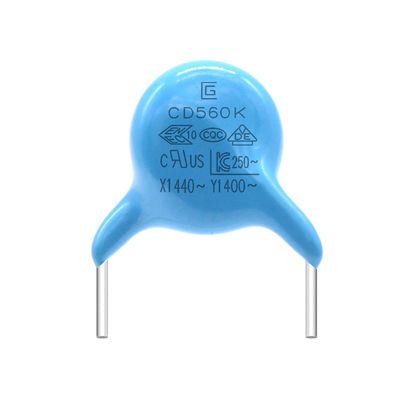

De hoogte weerstaat AC van de de Veiligheidscondensator van Voltag 560K 400VAC Y1 Condensatoren die hebben overgegaan en aan Veiligheid voldaan
Y1 zijn de condensatoren condensatoren die over de twee draden van de machtslijn en de grond (le, N.O.) worden verbonden, gewoonlijk in paren. Gebaseerd op de beperking van de lekkagestroom, zou de waarde van de y-condensator niet moeten te groot zijn. Over het algemeen, is de X-condensator uF niveau, en de y-condensator is N-F-niveau. De X-condensator onderdrukt differentiële wijzeinterferentie, en de Y1-condensator onderdrukt gemeenschappelijke wijzeinterferentie.
Y1 Veiligheidscondensator .pdf
Eigenschappen
1 veiligheidsnorm die voor AC Compacte toepassingen wordt erkend.
grootte, de Epoxyharsnaleving van het Kosten effictive product.
2 het weerstaan van overvoltage het beklemtonen.
3 uitstekende actieve en passieve vuurvaste capaciteiten.
4 de typebeveiligingnorm erkende condensatoren zijn idealfor gebruikend in lijnomleiding, Antennekoppeling, Acriss de naleving.
Voordelen
1.We hebben alle modellen van materiaal, besparen u tijd zoekend het. En adviseer materialen voor u als u nodig hebt.
2.With dezelfde kwaliteitsproducten, kunnen wij u prijs het best geven. Onderzoeken aan naverkoop, zullen wij de goede dienst, zoals de status van het updateproduct, technische ondersteuning enz. (24 uren online) verlenen
3.We hebben vele voorraden, en de levertijd gewoonlijk is kort.
Toepassingswaaier:
Frequentieomzetting
frequentieafdeling en andere AC
grote impulskringen
de audio vooral kringen van de frequentieverdeler met hifivereisten
|
PUNT |
SPECIFICATIE |
TESTMETHODE EN VOORWAARDE |
||||||||||||||||
|
Temperaturen het Cirkelen
|
Verschijning |
Geen duidelijk tekort |
De condensator zal in de testkamer worden geïntroduceerd, en zal aan de temperatuurvoorwaarden zoals aangetoond in lijst bij 5 cycli worden blootgesteld. voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke meting. Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarden worden opgeslagen.
|
|||||||||||||||
|
Capacitieve weerstand Verandering |
B: maximum ±10% E: maximum ±20% F: maximum ±30% |
|||||||||||||||||
|
D.F. |
B, E: 5.0% maximum F: 7.0% maximum |
|||||||||||||||||
|
I.R. |
1000MΩ min | |||||||||||||||||
|
Vochtigheid (Onder Regelmatig Staat) |
Verschijning |
Duidelijk geen tekort |
Plaats de condensator voor 500±12-uren bij 40±2℃ in 95±3% relatieve vochtigheid. voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden geplaatst, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2-uren vóór aanvankelijke meting. Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen. |
|||||||||||||||
|
Capacitieve weerstand Verandering |
B: maximum ±10% E: maximum ±20% F: maximum ±30% |
|||||||||||||||||
|
D.F. |
B, E: 5.0% maximum F: 7.0% maximum |
|||||||||||||||||
|
I.R. |
1500MΩ min | |||||||||||||||||
|
Diëlektrisch Sterkte |
Per Punt 8 |
|||||||||||||||||
|
Het levenstest |
Verschijning |
Duidelijk geen tekort |
Pas een voltage van 500V.AC toe, behalve dat zodra elk uur het voltage wordt verhoogd tot 1000V.AC voor 0.1sec.that zal voor 1000±48-uren bij 125±2℃ worden gehandhaafd. Voorbehandeling: De condensator zal bij 125±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2H vóór aanvankelijke metingen. Na de behandeling: De condensator zal voor 24±2-uren bij ruimtevoorwaarde worden opgeslagen. |
|||||||||||||||
|
Capacitieve weerstand Verandering |
B: maximum ±10% E: maximum ±20% F: maximum ±30% |
|||||||||||||||||
|
D.F. |
B, E: 5.0% maximum F: 7.0% maximum |
|||||||||||||||||
|
I.R. |
1500MΩ min | |||||||||||||||||
Productvoltage, Materiaal, de Lijst van de Grootteverwijzing
| Product en groottecode | Geschat AC Voltage | Temperatuurkenmerk | Geschatte Capacitieve weerstand | Tolerantie van Capacitieve weerstand | Grootte (mm) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Specificatie en Testmethode
|
PUNT |
SPECIFICATIE |
TESTMETHODE EN VOORWAARDE |
|||||||||||||
|
Opslagtemperaturen. Waaier |
-40℃~+125℃ | ||||||||||||||
|
Werkende Temperaturen. Waaier |
-25℃~+125℃ | ||||||||||||||
|
|
De verschijning heeft |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temperaturen. 20±2℃ |
|||||||||||||
|
Dissipatiefactor |
B, E: 2.5% maximum |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Productieproces
