ODM 400VAC Y1 de Kleine Grootte van de Veiligheidscondensator 100K voor Elektronisch Materiaal

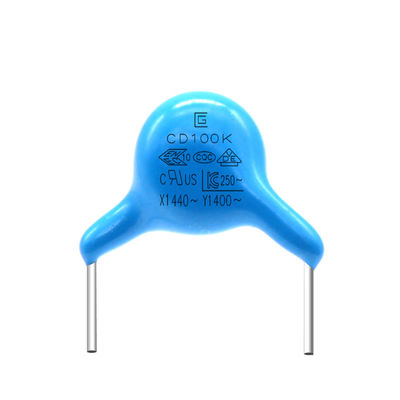

Grote Afbeelding : ODM 400VAC Y1 de Kleine Grootte van de Veiligheidscondensator 100K voor Elektronisch Materiaal

Productdetails:

Plaats van herkomst:	Dongguan China
Merknaam:	SG
Certificering:	VDE，CQC
Modelnummer:	Y5P-100K-400VAC

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	10000 stuks
Prijs:	Discuss
Verpakking Details:	maat: 45 cm * 31 cm * 34 cm, binnendoos: 29.2 cm * 21 cm * 31.3 cm, een doos in twee binnendozen
Levertijd:	15-21 werkdagen
Betalingscondities:	T/T
Levering vermogen:	100000000 stuks

Contact

ODM 400VAC Y1 de Kleine Grootte van de Veiligheidscondensator 100K voor Elektronisch Materiaal

beschrijving

Opslagtemp. Bereik:	-40℃~+125℃	Bedrijfstemp. Bereik:	-25℃~+125℃
hoofdmateriaal:	SrCO3 BaCO3 TiO2 Bi2O3 CaCO3 Nb2O5 MgO	Toepassing:	Elektronische apparatuur
Leverancierstype:	Oorspronkelijke fabrikant, ODM	Type:	Veiligheidscondensator Y1
Markeren:	Y1 Veiligheidscondensator 100K , Y1 ODM van de Veiligheidscondensator , 100K condensator

van de de Veiligheidscondensator van 100K 400VAC Y1 Kleine de Groottevlam - het Pakket van de vertragers Epoxyhars
Y1 Veiligheidscondensator .pdf
Y1 zijn de condensatoren condensatoren die over de twee draden van de machtslijn en de grond (le, N.O.) worden verbonden, gewoonlijk in paren. Gebaseerd op de beperking van de lekkagestroom, zou de waarde van de y-condensator niet moeten te groot zijn. Over het algemeen, is de X-condensator uF niveau, en de y-condensator is N-F-niveau. De X-condensator onderdrukt differentiële wijzeinterferentie, en de Y1-condensator onderdrukt gemeenschappelijke wijzeinterferentie.
Eigenschappen
Stabiele en veilige keus
compacte grootte
economisch product
Naleving van veiligheidscertificatie
Productvoltage, Materiaal, de Lijst van de Grootteverwijzing

Product en groottecode	Geschat AC Voltage	Temperatuurkenmerk	Geschatte Capacitieve weerstand	Tolerantie van Capacitieve weerstand	Grootte (mm)
Product en groottecode	Geschat AC Voltage	Temperatuurkenmerk	Geschatte Capacitieve weerstand	Tolerantie van Capacitieve weerstand	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6.5	4.5	10	0,55
Q065B□150K□□			15pF		6.5	4.5	10	0,55
Q070B□220K□□			22pF		7.0	4.5	10	0,55
Q070B□330K□□			33pF		7.0	4.5	10	0,55
Q070B□470K□□			47pF		7.0	4.5	10	0,55
Q070B□560K□□			56pF		7.0	4.5	10	0,55
Q070B□620K□□			62pF		7.0	4.5	10	0,55
Q070B□820K□□			82pF		7.0	4.5	10	0,55
Q065B□101K□□			100pF		6.5	4.5	10	0,55
Q065B□221K□□			220pF		6.5	4.5	10	0,55
Q075B□331K□□			330pF		7.5	4.5	10	0,6
Q085B□471K□□			470pF		8.5	4.5	10	0,6
Q085B□561K□□			560pF		8.5	4.5	10	0,6
Q095B□681K□□			680pF		9.5	4.5	10	0,6
Q110B□821K□□			820pF		11.0	4.5	10	0,6
Q115B□102K□□			1000pF		11.5	4.5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□561K□□			560pF		7.5	4.5	10	0,6
Q075E□681K□□			680pF		7.5	4.5	10	0,6
Q075E□821K□□			820pF		7.5	4.5	10	0,6
Q085E□102K□□			1000pF		8.5	4.5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□222M□□			2200pF		10.5	4.5	10	0,65
Q115E□332M□□			3300pF		11.5	4.5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□152M□□			1500pF		7.5	4.5	10	0,6
Q085F□222M□□			2200pF		8.5	4.5	10	0,6
Q100F□332M□□			3300pF		10.0	4.5	10	0,65
Q115F□472M□□			4700pF		11.5	4.5	10	0,65

Specificatie en Testmethode

PUNT

SPECIFICATIE

TESTMETHODE EN VOORWAARDE

Opslagtemperaturen. Waaier

-40℃~+125℃

Werkende Temperaturen. Waaier

-25℃~+125℃

Verschijning en
Afmeting

De verschijning heeft
geen duidelijk tekort.
De afmetingen zullen binnen gespecificeerde tolerantie zijn.

De verschijning wordt gelet op op gezicht
De afmeting wordt gemeten door beugel

Teken

Gemakkelijk zou moeten worden onderscheiden.

Wordt gelet op op gezicht

Capacitieve weerstand

Binnen gespecificeerd
tolerantie

Temperaturen. 20±2℃
Volume 1.0±0.2Vrms
Freq. 1±0.1KHz

Dissipatiefactor

B, E: 2.5% maximum
F: 3.5% maximum

Zelfde voorwaarde zoals capacitieve weerstand

Isolatieweerstand

10,000MΩ
10,000MΩmin

De isolatieweerstand zal met 500±50V.DC binnen 60±5-seconde worden gemeten na het laden.

Diëlektrische Sterkte

Tussen
Looddraden

Geen mislukking.

Pas een voltage van 4.0KVAC voor 1 min. tussen de looddraden toe.
(Last/lossing current≤50mA) (Y2: 2.6KVAC)

Lichaam
Isolatie

Geen mislukking.

De terminals van de condensator zullen zijn
samen verbonden. Een metaalfolie zal dicht verpakt worden rond het lichaam van de condensator aan de afstand van ongeveer 3 - 4 mm van elke terminal. Een Voltage van 4.0KVAC wordt toegepast tussen de draden van het condensatorlood en de metaalfolie. (Y2: 2.6KVAC)
(Last/lossingsstroom ≤50mA)

Temperatuur
Kenmerk

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

De capacitieve weerstand zal bij elke stap worden gemeten zoals volgend.
Voorbehandeling: De condensator zal bij 85±2℃ 1 uur worden opgeslagen, dan zal geplaatst worden bij ruimtevoorwaarde voor 24±2hours vóór aanvankelijke metingen.

(Stap)	①	②	③	④	⑤
(Temperaturen.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

ODM 400VAC Y1 de Kleine Grootte van de Veiligheidscondensator 100K voor Elektronisch Materiaal 0
