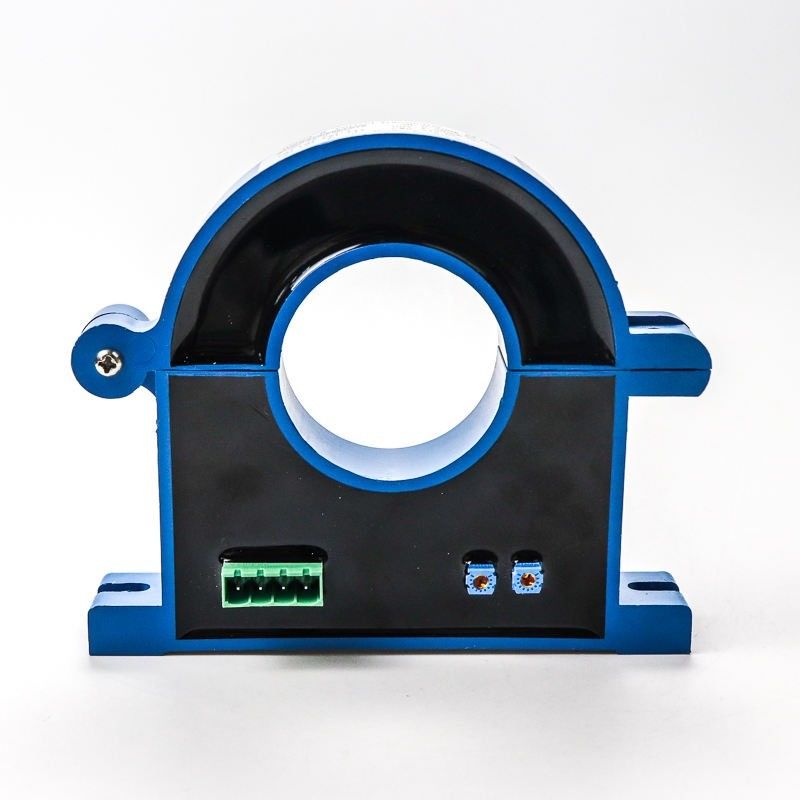

Goede lineariteit Hall-effect Huidige sensorbandbreedte en snelle respons


De Hall-stroomsensor is een magnetische veldsensor gemaakt volgens het Hall-effect.Het heeft twee werkmodi, open lus (direct) en gesloten lus (magnetische balans).Het voordeel van de Hall-sensor met directe versterking is dat de schakeling eenvoudig is en de kosten relatief laag;het nadeel is dat de nauwkeurigheid en lineariteit slecht zijn, de reactietijd traag is en de temperatuurafwijking groot is.Om zijn tekortkomingen te verhelpen, is er een Hall-stroomsensor met gesloten lus (magnetische balans) verschenen.De Hall-stroomsensor met gesloten lus is ook bekend als de zero-flux Hall-stroomsensor.Het is samengesteld uit een primair circuit, een magnetische ring en een Hall-element.Samengesteld uit secundaire spoelen, versterkers, enz. Wanneer de magnetische flux die wordt gegenereerd door de primaire stroom IP wordt geconcentreerd in het magnetische circuit door de hoogwaardige magnetische kern, wordt het Hall-element in de luchtspleet gefixeerd om de magnetische flux te detecteren, en de omgekeerde compensatiestroom wordt uitgevoerd via de spoel met meerdere windingen die op de magnetische kern is gewikkeld.Het wordt gebruikt om de magnetische flux gegenereerd door de primaire zijde IP te compenseren, zodat de magnetische flux in het magnetische circuit altijd op nul wordt gehouden.Na verwerking door een speciaal circuit kan de uitgangsaansluiting van de sensor de stroomverandering uitvoeren die nauwkeurig de stroom van de primaire zijde weergeeft.De closed-loop Hall-stroomsensor heeft veel voordelen, zoals een korte responstijd, hoge werkfrequentie, sterke overbelastingscapaciteit en hoge isolatie.


Vanwege zijn vele voordelen zorgt de Hall-stroomsensor voor een veilige en betrouwbare werking van het omvormerproduct door nauwkeurige detectie en controle van grote stromen, zodat de omvormer abnormale omstandigheden op tijd kan verwerken terwijl hij normaal levert.De betrouwbaarheid van de frequentieomvormer is verbeterd en de veiligheidskwaliteit van de frequentieomvormer is verbeterd.Daarom worden de voordelen van de Hall-stroomsensor in de omvormer steeds duidelijker en is het een onmisbaar onderdeel geworden van de omvormerindustrie.

Elektrische parameters



Parameter	Symbool	Eenheid	Specificatie			Voorwaarden
			min	Type	Max
Nominaal meetbereik	IPN	EEN	-500		500
Voedingsspanning	UC	V	7.2	12	18	Volledige nauwkeurigheid
Stroomverbruik @IP=0A	IK	mA		26		UC=12V, T=25°C
Stroomverbruik @IP=500A	IK	mA		250		UC=12V, T=25°C
Gevoeligheidsfout Nauwkeurigheid	XG	%	-0,5		0,5	= -40 tot 85°C; ± 3 sigma(>±30A)
Verschuiving=0A	IOS	EEN		±0,2		= -40 tot 85°C;± 3 sigma
Lineariteitsfout met IPN	εL	%		0.1		@kamertemperatuur
Temperatuurcoëfficiënt van G	TCG	ppm/ ° C



CAB-500 CAN-uitgangsspecificatie


CANBUS-snelheid zie productversietabel, CANBUS-protocol: versie 2.0A/B
CAN-oscillatortolerantie: 0,3125%
Bytevolgorde: big endian (Motorola)

120 ohm afsluitweerstand extern toe te voegen, interne CAN impedantie = 2.4Kohm


Bericht Beschrijving	KAN ID	naam	Gegevenslengte (bytes)	Soort kozijn	Type berichtstart	Signaal beschrijving	Signaal naam	Begin beetje	Einde beetje
Huidig ​​Ip (mA)	0x3C2	CAB500	8	standaard	Cyclisch bericht elke 10 ms	Ip-waarde: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0: Foutinformatie (0=Normaal, 1=fout)	ERROR_INDICATION	32	32
						b7-b1:RxKwaliteit (0-100%)	FOUT_INFORMATIE	33	39
						Lege bits (vast op 0)	ONDEFINIEERD	40	47
							PCBA-versie	48	55
							FIRMWARE Ver	56	63
