Productdetails:
|
| Gebruik: | Hall Effect Linear Current Sensor | Eigenschap: | snelle reactie |
|---|---|---|---|
| Rms voltage voor AC isolatietest: | 50Hz 1min 2.5KV | Type zekering: | Typen zekeringhouders |
| sleutelwoord: | huidige sensor | Isolatieweerstand: | >= 500 MΩ; |
| Het werk temperatuur: | 20-70℃ | voeding:: | DC24V, DC12V, AC220V |
| Markeren: | Hoge Nauwkeurigheid Hall Effect Current Sensor,Hall Effect Current Sensor AC220V,CQC Hoog Huidig Hall Effect Sensor |
||

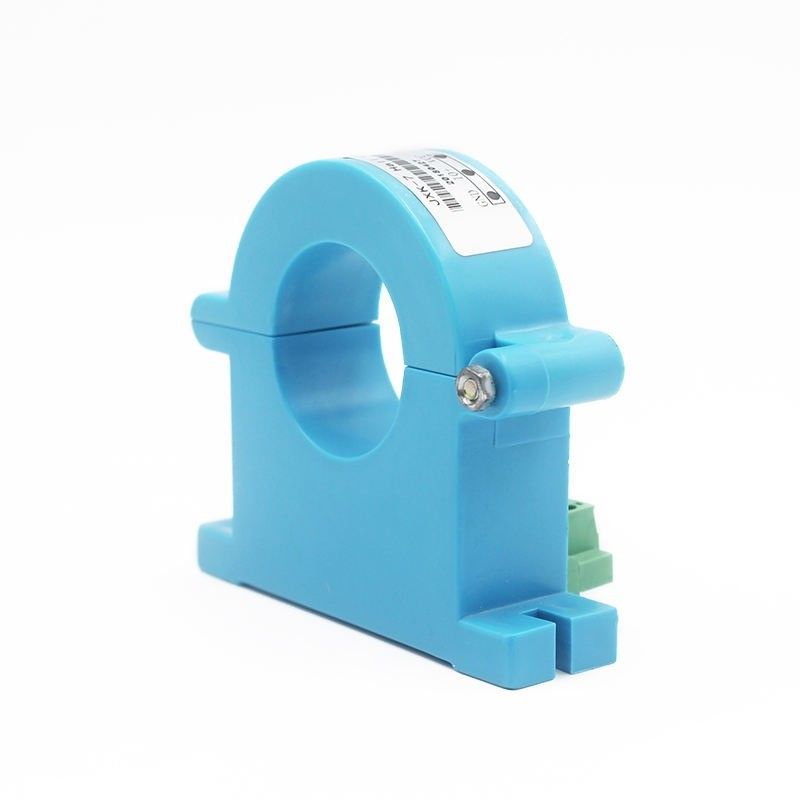

Hoge meetnauwkeurigheid Hall-effect stroomsensor Sterke overbelastingscapaciteit en groot meetbereik
Productomschrijving
Functie:
De Hall-stroomsensor is vooral geschikt voor de isolatie en omzetting van complexe signalen zoals AC, DC en puls.Door het Hall-effectprincipe kan het getransformeerde signaal direct worden verzameld en geaccepteerd door verschillende acquisitie-apparaten zoals AD, DSP, PLC en secundaire instrumenten., snelle responstijd, breed stroommeetbereik, hoge precisie, sterke overbelastingscapaciteit, goede lineariteit en sterk anti-interferentievermogen
Toepassingen:
Hall-stroomsensoren kunnen op grote schaal worden gebruikt in apparaten voor snelheidsregeling met variabele frequentie, inverter-apparaten, UPS-voedingen, inverter-lasmachines, elektrolytische beplating, CNC-bewerkingsmachines, microcomputerbewakingssystemen, elektriciteitsnetbewakingssystemen en verschillende velden die isolatie en detectie van stroom vereisen en spanning.
Voordelen van de Hall-stroomsensor:
1. Hoge gevoeligheid:
De intensiteit van het gedetecteerde signaal wordt steeds zwakker, waardoor de gevoeligheid van de magnetische sensor sterk moet worden verbeterd.
Toepassingen zijn onder meer stroomsensoren, hoeksensoren, versnellingssensoren en meting van de ruimteomgeving.
2. Temperatuurstabiliteit:
In steeds meer toepassingsgebieden moeten sensoren werken in steeds veeleisender omgevingen;
Dit vereist dat de magnetische sensor een goede temperatuurstabiliteit moet hebben, en zijn industriële toepassingen omvatten de auto-elektronica-industrie.
3. Anti-interferentie:
Op veel gebieden is er geen evaluatie van de gebruiksomgeving van de sensor, dus de sensor zelf moet een goede anti-interferentie hebben.Inclusief auto-elektronica, watermeters, etc.
4. Hoogfrequente kenmerken:
Met de promotie van toepassingsgebieden moet de werkfrequentie van stroomsensoren steeds hoger worden.Toepassingsgebieden zijn onder meer watermeters, auto-elektronica-industrie en informatieregistratie-industrie.
5. Laag stroomverbruik:
Veel velden vereisen dat de sensor zelf een extreem laag stroomverbruik heeft, om de levensduur van de sensor te verlengen.
Het wordt toegepast om magnetische biochips, kompassen, etc. in het lichaam te implanteren.
Dit is het einde van het delen van de voordelen van de Hall-stroomsensor, behalve de hierboven genoemde;
De Hall-stroomsensor heeft ook goede warmte-isolatie- en drukbestendigheidseigenschappen en uitstekende vlamvertragende eigenschappen.
|
Installatie
|
Standaard rail+Plane schroefbevestiging
|
|
Originele kant nominale stroom
|
50A;100A;200A;500A;
800A;1000A;maatwerk |
|
Origineel zijmeetbereik
|
100A-1200A
|
|
Nominaal vermogen
|
5V;DC0~20mA;DC4~20mA;maatwerk
|
|
Hulpvoeding
|
DC12V, DC24V, DC ± 12 V, DC ± 15 V
|
|
Laad capaciteit
|
Uitgangsspanning: 5mA;
Stroomuitgang: 6V; |
|
Lineariteit
|
0,005
|
|
Nauwkeurigheid
|
0.01
|
|
Reactietijd
|
<200ms
|
|
Temperatuurafwijking
|
≤500PPM/℃
|
|
Band breedte
|
Gelijkstroom~20KHz
|
|
Verbruik van stroom
|
≤25mA
|
|
Werktemperatuur
|
-10℃~+70℃
|
|
Bewaar temperatuur
|
-25℃~+85℃
|
|
Isolatiedruk weerstand
|
2,5 kV/50 Hz, 1 min
|
|
Offset spanning
|
≤20mvV
|
|
Nul uitvoer
|
≤0.15mA
|
|
di/dt volgen
|
>50A/uS
|
Elektrische parameters
|
Parameter |
Symbool |
Eenheid |
Specificatie |
Voorwaarden |
||
|
min |
Type |
Max |
||||
|
Nominaal meetbereik |
IPN |
EEN |
-500 |
500 |
||
|
Voedingsspanning |
UC |
V |
7.2 |
12 |
18 |
Volledige nauwkeurigheid |
|
Stroomverbruik @IP=0A |
IK |
mA |
26 |
UC=12V, T=25°C |
||
|
Stroomverbruik @IP=500A |
IK |
mA |
250 |
UC=12V, T=25°C |
||
|
Gevoeligheidsfout Nauwkeurigheid |
XG |
% |
-0,5 |
0,5 |
= -40 tot 85°C; |
|
|
Verschuiving=0A |
IOS |
EEN |
±0,2 |
= -40 tot 85°C;± 3 sigma |
||
|
Lineariteitsfout met IPN |
εL |
% |
0.1 |
@kamertemperatuur |
||
|
Temperatuurcoëfficiënt van G |
TCG |
ppm/ |
||||
CAB-500 CAN-uitgangsspecificatie
CANBUS-snelheid zie productversietabel, CANBUS-protocol: versie 2.0A/B
CAN-oscillatortolerantie: 0,3125%
Bytevolgorde: big endian (Motorola)
120 ohm afsluitweerstand extern toe te voegen, interne CAN impedantie = 2.4Kohm
|
Bericht Beschrijving |
KAN ID |
naam |
Gegevenslengte (bytes) |
Soort kozijn |
Type berichtstart |
Signaal beschrijving |
Signaal naam |
Begin beetje |
Einde beetje |
|
Huidig Ip (mA) |
0x3C2 |
CAB500 |
8 |
standaard |
Cyclisch bericht elke 10 ms |
Ip-waarde: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0: Foutinformatie (0=Normaal, 1=fout) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1:RxKwaliteit (0-100%) |
FOUT_INFORMATIE |
33 |
39 |
||||||
|
Lege bits (vast op 0) |
ONDEFINIEERD |
40 |
47 |
||||||
|
PCBA-versie |
48 |
55 |
|||||||
|
FIRMWARE Ver |
56 |
63 |
Vraag: Levert u monsters?Kan het product worden aangepast?
EEN: Ja.
Vraag: Hoe lang is uw levertijd?
EEN: 5-7 werkdagen.
Vraag: Bent u een handelsonderneming of fabrikant?
A: We zijn in de fabriek.
Vraag: Hoe kan ik een bestelling plaatsen?
A: U kunt per e-mail contact met ons opnemen over uw bestelgegevens, of u kunt direct online bestellen.
