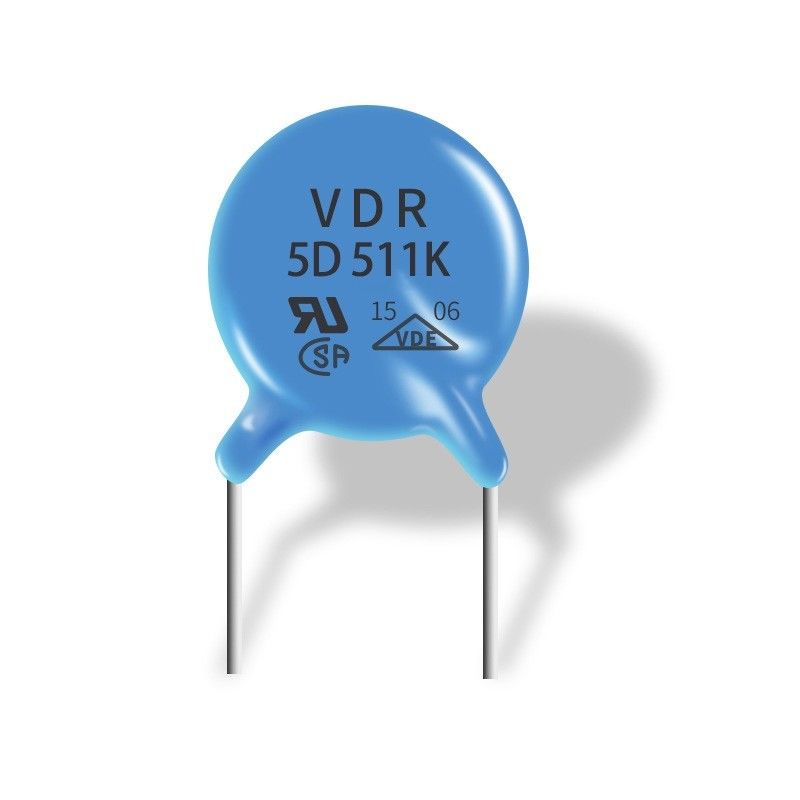

De snelle Varistor van het Reactie5d 511k Zinkoxide Hoge Piekstroom weerstaat Vermogen

OEM de Snelle Varistor van het Reactie5d 511k Metaaloxide Hoge Piekstroom weerstaat Vermogen


Het gemeenschappelijkste moderne type van varistor is metaaloxidevaristor (MOV). De ceramische blokken van dit type die deeltjes van zinkoxide, in een matrijs van andere metaaloxides, zoals kleine hoeveelheden bismut, kobalt, mangaanoxyden bevatten, worden geklemd tussen twee metaalplaten om de elektroden van het apparaat te vormen. De grenzen tussen elk sterven en aangrenzende de diodeverbindingen van de elementenvorm, die stroom om in slechts één richting toestaan te stromen. De accumulatie van willekeurig georiënteerde korrels is elektrisch gelijkwaardig aan een netwerk van rijtjesdiodeparen, elk parallel met veel andere paren.


Wanneer een klein voltage over de elektroden wordt toegepast, slechts veroorzaakt de omgekeerde lekkage door de diodeverbinding een uiterst kleine stroom om te stromen. Wanneer een groot voltage wordt toegepast, splitst de diodeverbinding wegens een combinatie van het thermionic emissie en elektron een tunnel graven op, veroorzakend een grote stroom om te stromen. Het resultaat van dit gedrag is een niet-lineair huidig-voltagekenmerk, waar MOVs hoge weerstand bij lage voltages en lage weerstand bij hoge voltages heeft.


Elektrokenmerken


Varistors blijven niet geleidend tijdens normale bedrijfsvoering. Als apparaat van de shuntwijze, worden varistors vaak gebruikt om netspanningschommelingen wanneer het voltage over hen overblijfselen onder hun „het vastklemmen voltage“ goed te onderdrukken. Varistors kunnen om twee redenen ontbreken.

De catastrofale mislukkingen zijn wegens niet succesvolle pogingen om zeer grote schommelingen voorgekomen te beperken die door gebeurtenissen zoals bliksemstakingen worden veroorzaakt, waar de energie in kwestie vele grootteordes hoger is dan varistor kan behandelen. De verdere huidige stroom van het effect kon varistor smelten branden of laten verdampen. Deze thermische vluchteling is toe te schrijven aan het gebrek aan uniformiteit bij de verbindingen van individuele korrelgrenzen, die tot de mislukking van de dominante huidige weg onder thermische spanning leiden wanneer de energie in de voorbijgaande impuls (die gewoonlijk in Joule wordt gemeten) te hoog is (d.w.z. overschrijdt beduidend het vervaardigingsquotiënt van de „Absolute Maximumclassificaties“). Het potentieel voor catastrofale mislukking kan worden verminderd door speciaal geselecteerde MOVs tegelijkertijd te overschatten of te gebruiken.

De cumulatieve degradatie komt voor aangezien meer schommelingen voorkomen. Om historische redenen, is vele MOVs misspecified geweest, toestaand frequente inflatie die ook capaciteit vermindert. In dit geval, is varistor niet zichtbaar beschadigd en schijnt klaarblijkelijk te functioneren (geen catastrofale mislukking), maar het biedt niet meer bescherming. Uiteindelijk, gaat het in een kortsluiting aangezien de energielossing tot een geleidende weg door het oxyde leidt.

De belangrijkste parameter die het leven van varistor beïnvloedt is zijn energie (Joule) classificatie. Het verhogen van het energieniveau verhoogt het aantal (van een bepaalde maximumgrootte) voorbijgaande impulsen het exponentieel kan aanpassen evenals de cumulatieve energiesom van vastgeklemde kleinere impulsen. Wanneer deze impulsen voorkomen, vermindert het „het vastklemmen voltage“ het tijdens elke gebeurtenis verstrekt, en varistor wordt over het algemeen beschouwd functioneel als gedegradeerd wanneer zijn „het vastklemmen voltage“ door 10% verandert. De de levensverwachtinggrafieken van de fabrikant impliceren stroom, strengheid, en aantal tijdelijke werkkrachten voor mislukkingsvoorspelling die op de totale energie wordt gebaseerd die tijdens het leven van het deel wordt verdreven.

In de elektronika van de consument, vooral schommelingsbeschermers, MOV-gebruikt zijn varistors klein genoeg dat zij uiteindelijk zullen ontbreken. Andere toepassingen, zoals machtstransmissie, gebruiken VDRs van andere structuren in veelvoudige configuraties, die voor met lange levensuur wordt ontworpen.

Kenmerken van varistors

(1) voordelen: de voltagewaaier is zeer breed, van verscheidene volts aan verscheidene duizend volts, kan de schommelingsstroom van tientallen aan verscheidene duizend ampères zijn, is de reactiesnelheid snel, is er geen polariteit, geen het freewheelen, en de piekstroom weerstaat capaciteit is groot. lage prijs.
(2) nadelen: Het het vastklemmen voltage is vrij hoog, wat 2 tot 3 keer het het werk voltage kan over het algemeen bereiken. Bovendien druk
De lekkagestroom van varistor stijgt met de verhoging van het aantal schommelingseffecten. De reactietijd is langer en de parasitische capacitieve weerstand is groter.
(3) toepasselijke gelegenheden: Gelijkstroom-machtslijnen, signaallijnen met lage frekwentie, of gebruikt in reeks met de buizen van de gaslossing voor wisselstroomlijnen.

Specificaties:



Artikelnummer	Vac (V)	Vdc (V)	V1mA (V)	Ip (A)	Vc (V)	I (A) Norm	I (A) Hoge Schommeling	(J) Norm	(J) Hoge Schommeling	Geschatte macht (W)	C@1KHz (pf)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2.1	3.0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2.5	5.0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3.0	6.0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4.0	7.0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4.6	9.0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5.5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7.0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8.2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90
