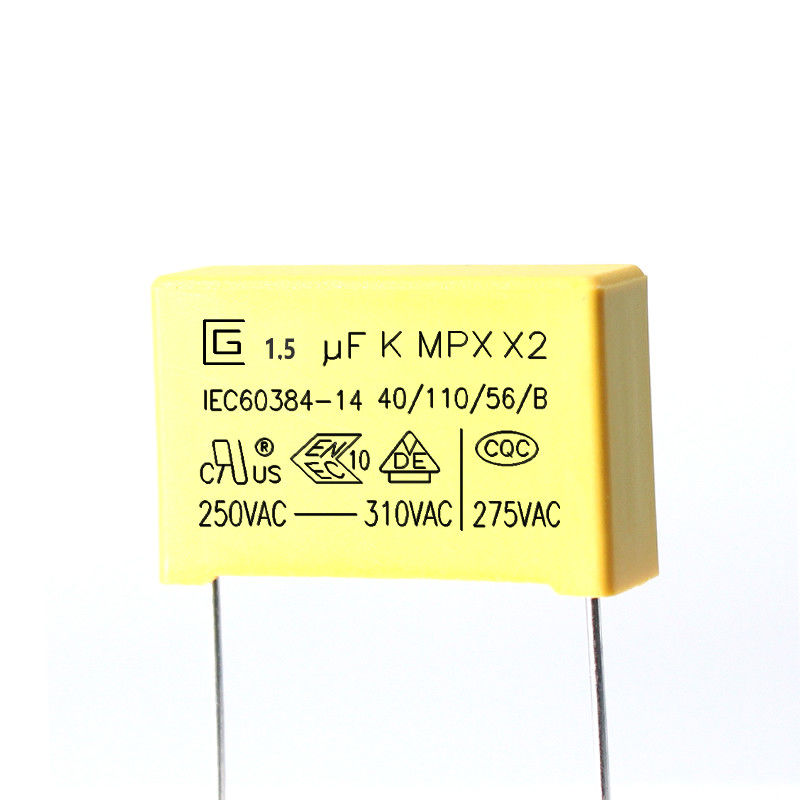

Gemetalliseerde polypropyleenfilm 1,5 uf 155K 125VAC X2 Veiligheidscondensator Goede zelfherstellende eigenschappen
Safety X2-condensatoren zijn een soort veiligheidscondensatoren.Veiligheidscondensatoren worden in dergelijke gevallen gebruikt, dat wil zeggen dat nadat de condensator uitvalt, deze geen elektrische schokken zal veroorzaken en de persoonlijke veiligheid niet in gevaar zal brengen.
1. De hoofdstructuur van de X2-veiligheidscondensator.
Het is gemaakt van gemetalliseerde polypropyleenfilm, niet-inductieve structuurwikkeling, met behulp van met vertind koper beklede staaldraad, plastic omhulsel en vlamvertragende epoxyharsverpakking.
Polypropyleenfilm wordt gebruikt als het diëlektricum en de zink-aluminium-metaallaag op het oppervlak wordt vacuümverdampt als elektrode.Het wordt vervaardigd door middel van wikkelen en andere processen.De buitenkant is verpakt met (PBT) vlamvertragende plastic schaal en ingegoten met epoxyhars.Het uiterlijkontwerp is compact en geschikt voor gelegenheidsinstallatie met hoge dichtheid.
X2 Veiligheidscondensator.pdf
Kenmerken van X2 veiligheidscondensatoren
Niet-inductieve constructie met gemetalliseerde polypropyleenfilm.
Uitstekende vochtbestendigheid.
zelfgenezend.
Uitstekende vlamvertragende eigenschappen.
Bestand tegen overspanningsschokken.
Het gebruik van X2 veiligheidscondensatoren.
Onderdrukt elektromagnetische interferentie.
Spring over de lijnen.
Het is geschikt voor de weerstand-capaciteit verlaging van ampèremeters, LED-drivers, controllers, etc. in serie in het circuit.
Markering
1. CIGU-logo:
2. Capaciteit: (104K, 0.1μF)
3. Capaciteitstolerantie: (K) ± 10%
4. Nominale spanning: 250.275.300.305.310VAC 5. Productklasse: X2
6. Producttype: MPX
7. Klimaatcategorie: 40/110/56
8. Passieve ontvlambaarheidsklasse:B
9. China-goedkeuringsteken: CQC
10. Goedkeuringskenmerk Duitsland: VDE
11. ENEC-keurmerk:ENEC
12. Amerikaans keurmerk: CUL
13. Goedkeuringsnorm: IEC60384-14
|
NEE. |
Belangrijkste materialen |
Specificatie |
Opmerking |
|
1 |
Gemetalliseerde polypropyleenfilm |
MPPZAH of MPPA (5~12μm) |
--- |
|
2 |
Zn, Sn-lijn |
Zn of Zn en Sn-legering |
--- |
|
3 |
Terminal |
Cu (koperdraad) (Φ0,55 of 0,75 mm) |
± 0,05 mm |
|
4 |
Verzegeld materiaal |
Epoxyhars |
UL94-V0 |
|
5 |
Plastic verpakking |
PBT |
UL94-V0 |
Functies
1.Dit is specifiek ontworpen voor toepassingen in serie met de 100Vac-240Vac main, dwz capacitieve verdeler, bijvoorbeeld energiemeter, LED-driver enz.
2. Gemetalliseerde polypropyleenfilm
3. Goede zelfherstellende eigenschappen, bestand tegen spanningspieken
4. Lange stabiliteit van capaciteit
5. Goede eigenschappen in vochtige omgeving
6. Uitstekende actieve en passieve vlambestendige capaciteiten
Constructie en belangrijkste materialen van producten
Specificaties (IEC 60384-14)
| Testobjecten | Prestatie-eisen | Testvoorwaarden |
| Capaciteit | Binnen de aangegeven tolerantie | 1KHz, 1Vrms Max.bij 25℃ |
| Dissipatiefactor | 0,001 (0,1%) Max. | 1KHz, 1Vrms Max.bij 25℃ |
| Spanningsbestendig | Zal geen afwijking zijn | Tussen terminals 4.3UR (Vdc) Test van 60sec. |
| Tussen terminal en behuizing UR×200％+1500Vac, 60sec. | ||
| Isolatie weerstand | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6000s | 100±15Vdc, 60sec / 25℃ |
| Robuustheid van beëindigingen | Geen draadbreuk en geen schade aan de condensator |
Spanningssterkte van eindbelastingskracht: 1,0 kg |
|
Buigsterkte van eindbelasting: 0,5 kg |
||
| Weerstand tegen soldeerhitte |
(1) Uiterlijk: Geen zichtbare schade |
Soldeertemperatuur: 260 ± 5 ℃ |
| Soldeerbaarheid | 95% van het oppervlak vertinnen |
Soldeertemperatuur: 260 ± 5 ℃ |
| Snelle verandering van temperatuur | De condensatoren moeten visueel worden onderzocht en er mag geen zichtbare schade zijn. |
Lagere categorie temperatuur: -40℃ |
| Trillingen | De condensatoren moeten visueel worden onderzocht en er mag geen zichtbare schade zijn |
Frequentiebereik: 10~55Hz |
| Testobjecten | Prestatie-eisen | Testvoorwaarden |
| Klimatologische volgorde |
(1) Uiterlijk: Geen zichtbare schade |
Droge hitte |
|
Koud |
||
| Vochtige warmte in stabiele toestand |
(1) Uiterlijk: Geen zichtbare schade |
+40°C en 93% RV, 56 dagen |
| Laden en ontladen |
(1) Uiterlijk: Geen zichtbare schade |
Testspanning : √2 x URVAC 50 Hz |
| Uithoudingsvermogen |
(1) Uiterlijk: geen zichtbare schade |
1,25 x UR VAC 50 Hz, eenmaal per uur |
Opslag condities
Er dient te worden opgemerkt dat de soldeerbaarheid van de terminals kan worden verslechterd wanneer ze gedurende lange tijd nauwelijks in een atmosfeer worden bewaard.
2 Het mag niet worden geplaatst bij bijzonder hoge temperaturen en hoge luchtvochtigheid, het moet zich aan de volgende voorwaarden onderwerpen (bewaren in de originele verpakking)
Temperatuur: 35 MAX Relatieve vochtigheid: 60% MAX
3 Opslagperiode: verlies: maximaal 12 maanden (vanaf de fabricagedatum die op het etiket in de verpakkingstas staat vermeld)
Milieuvereiste
1 Naleving van het vereiste van RoHS.
2 Naleving van de vereisten van REACH.
3 Zonder halogeen (zoals vereist).
4 Zie bijlage 2 voor de testreproducties van de Rohs en Reach door een derde partij
Kwaliteitscontrole
Productstructuur
Referentiestandaarden
GB-T2693-2001 (IDT IEC 60384-1-2008) Vaste condensatoren voor gebruik in elektronische apparatuur - Deel 1: Algemene specificatie
GB-T14472-1988 Vaste condensatoren voor gebruik in elektronische apparatuur - Deel 16: Sectiespecificatie: Vaste gemetalliseerde polypropyleenfilm DC-condensator
IEC-60384-14-2005 Vaste condensatoren voor gebruik in elektronische apparatuur - Deel 16: Sectiespecificatie: Vaste gemetalliseerde polypropyleen film DC-condensator
GB-T 2828.1-2003 Bemonsteringsprocedures voor inspectie door attributen - Deel 1: Bemonsteringsschema's geïndexeerd door acceptatiekwaliteitslimiet (AQL) voor inspectie per partij (ISO 2859-1: 1999, IDT)
Inpakken
Plastic zak is de minimale verpakking. De hoeveelheid is 100,200,300, 500,1000PCS.
Het label van de RoHS bevat de productnaam, specificatie, hoeveelheid, partijnummer, fabricagedatum enz.
Eén binnendoos heeft N PCS-zakken
Afmeting binnendoos (L×B×H)=23×30×30cm Markering voor RoHS EN SVHC
Een buitenste doos heeft twee binnendozen
Afmeting buitendoos (L×B×H)=48×32,2×33cm Markering voor RoHS EN SVHC
