Productdetails:
|
| Kenmerken: | Niet-inductie constructie | Capaciteit:: | 0.68 uf |
|---|---|---|---|
| Nominale spanning:: | 250-310V | Materiaal: | Gemetalliseerde polypropyleenfilm |
| Toepassing: | Algemeen Doel | sleutelwoord: | X2 Veiligheidscondensator |
| Markeren: | 684k condensator 0,68 UF,0.68 UF 275V |
||

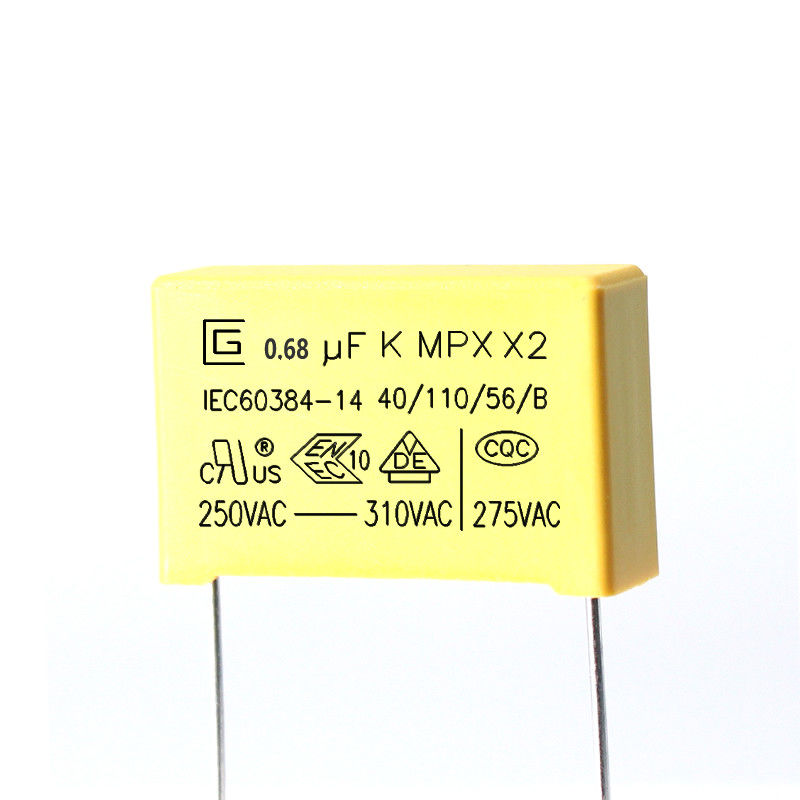

Niet-inductieconstructie 0.68uf 684K 275VAC X2 Veiligheidscondensator Lange levensduur dankzij zelfherstellend effect
X2 Veiligheidscondensator.pdf
Kenmerken van X2 veiligheidscondensatoren
Niet-inductieve constructie met gemetalliseerde polypropyleenfilm.
Uitstekende vochtbestendigheid.
zelfgenezend.
Uitstekende vlamvertragende eigenschappen.
Bestand tegen overspanningsschokken.
Het gebruik van X2 veiligheidscondensatoren.
Onderdrukt elektromagnetische interferentie.
Spring over de lijnen.
Het is geschikt voor de weerstand-capaciteit verlaging van ampèremeters, LED-drivers, controllers, etc. in serie in het circuit.
Producten Introductie
MPX zijn gewikkeld met gemetalliseerde polypropyleenfilm diëlektrisch, niet-inductieve constructie, vertinde koperdraadkabels en vlamvertragende epoxyharscoating.Ze hebben uitstekende eigenschappen van zelfherstel en zijn goed vlamvertragend volgens UL 94-V0
Functies
1 Non-inductie constructie
2 Hoge vochtbestendigheid
3 Zelfgenezende eigenschap
4 Vlamvertragend type (naleving van UL 94V-0)
5 Zeer klein verlies
Constructie en belangrijkste materialen van producten
Specificaties (IEC 60384-14)
| Testobjecten | Prestatie-eisen | Testvoorwaarden |
| Capaciteit | Binnen de aangegeven tolerantie | 1KHz, 1Vrms Max.bij 25℃ |
| Dissipatiefactor | 0,001 (0,1%) Max. | 1KHz, 1Vrms Max.bij 25℃ |
| Spanningsbestendig | Zal geen afwijking zijn | Tussen terminals 4.3UR (Vdc) Test van 60sec. |
| Tussen terminal en behuizing UR×200％+1500Vac, 60sec. | ||
| Isolatie weerstand | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6000s | 100±15Vdc, 60sec / 25℃ |
| Robuustheid van beëindigingen | Geen draadbreuk en geen schade aan de condensator |
Spanningssterkte van eindbelastingskracht: 1,0 kg Houdtijd: 10 ± 1sec |
|
Buigsterkte van eindbelasting: 0,5 kg Buigtijd: 4 x 90 ﾟ |
||
| Weerstand tegen soldeerhitte |
(1) Uiterlijk: Geen zichtbare schade (2) △C/C : ≤ ±5% van de beginwaarde |
Soldeertemperatuur: 260 ± 5 ℃ Soldeertijd: 5 ± 0,5 sec |
| Soldeerbaarheid | 95% van het oppervlak vertinnen |
Soldeertemperatuur: 260 ± 5 ℃ Soldeertijd: 2 ± 0,5 sec |
| Snelle verandering van temperatuur | De condensatoren moeten visueel worden onderzocht en er mag geen zichtbare schade zijn. |
Lagere categorie temperatuur: -40℃ Bovenste categorie temperatuur: 110℃ Aantal cycli: 5 Duur t1 = 30 min |
| Trillingen | De condensatoren moeten visueel worden onderzocht en er mag geen zichtbare schade zijn |
Frequentiebereik: 10~55Hz Koers: X,Y,Z (as) 2u / as ( 6u in totaal) Verplaatsingsamplitude: 0,75 mm |
| Testobjecten | Prestatie-eisen | Testvoorwaarden |
| Klimatologische volgorde |
(1) Uiterlijk: Geen zichtbare schade (2) △C/C : ≤ ±5% van de beginwaarde (3) DF (tanδ): ≤ 0,008 verhoogde waarde (4) IR : ≥ 50% van de toepasselijke limieten (5) Spanningsbestendig: normaal |
Droge hitte Hogere temperatuur: 110℃ Lagere duur: 16 uur |
|
Koud Temperatuur: -40℃ Duur: 2 uur |
||
| Vochtige warmte in stabiele toestand |
(1) Uiterlijk: Geen zichtbare schade (2) △C/C: ≤ ±5% van de initiële waarde (3) DF (tanδ): ≤ 0,008 verhoogde waarde (4) IR : ≥ 50% van de toepasselijke limieten (5) Spanningsbestendig: normaal |
+40°C en 93% RV, 56 dagen |
| Laden en ontladen |
(1) Uiterlijk: Geen zichtbare schade (2) △C/C : ≤ ±10% van de beginwaarde (3) DF (tanδ): ≤ 0,008 verhoogde waarde (4) IR : ≥ 50% van de toepasselijke limieten |
Testspanning : √2 x URVAC 50 Hz Opladen en ontladen: 0,5 sec/tijd Herhaald voor 10000 cycli |
| Uithoudingsvermogen |
(1) Uiterlijk: geen zichtbare schade (2) △C/C : ≤ ±10% van de beginwaarde (3) DF (tanδ): ≤ 0,008 verhoogde waarde (4) IR : ≥ 50% van de toepasselijke limieten |
1,25 x UR VAC 50 Hz, eenmaal per uur verhogen tot 1.000VAC gedurende 0,1 seconde, 1.000 uur bij de hoogste nominale temperatuur |
Opslag condities
Er dient te worden opgemerkt dat de soldeerbaarheid van de terminals kan worden verslechterd wanneer ze gedurende lange tijd nauwelijks in een atmosfeer worden bewaard.
2 Het mag niet worden geplaatst bij bijzonder hoge temperaturen en hoge luchtvochtigheid, het moet zich aan de volgende voorwaarden onderwerpen (bewaren in de originele verpakking)
Temperatuur: 35 MAX Relatieve vochtigheid: 60% MAX
3 Opslagperiode: verlies: maximaal 12 maanden (vanaf de fabricagedatum die op het etiket in de verpakkingstas staat vermeld)
Milieuvereiste
1 Naleving van het vereiste van RoHS.
2 Naleving van de vereisten van REACH.
3 Zonder halogeen (zoals vereist).
4 Zie bijlage 2 voor de testreproducties van de Rohs en Reach door een derde partij
