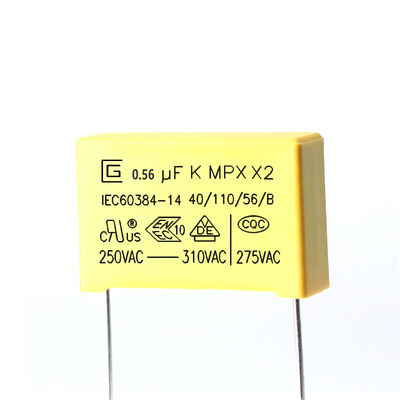

0,56 van de de Veiligheidscondensator 275VAC van UF 564K X2 Met lange levensuur wegens Zelf Helend Effect

Klein verlies 0.56uf 564K 275VAC X2 Veiligheidscondensator Met lange levensuur als gevolg van zelfherstellend effect

X2 Veiligheidscondensator.pdf

Safety X2-condensatoren zijn een soort veiligheidscondensatoren.Veiligheidscondensatoren worden in dergelijke gevallen gebruikt, dat wil zeggen dat nadat de condensator uitvalt, deze geen elektrische schokken zal veroorzaken en de persoonlijke veiligheid niet in gevaar zal brengen.
1. De hoofdstructuur van de X2-veiligheidscondensator.
Het is gemaakt van gemetalliseerde polypropyleenfilm, niet-inductieve structuurwikkeling, met behulp van met vertind koper beklede staaldraad, plastic omhulsel en vlamvertragende epoxyharsverpakking.
Polypropyleenfilm wordt gebruikt als het diëlektricum en de zink-aluminium-metaallaag op het oppervlak wordt vacuümverdampt als elektrode.Het wordt vervaardigd door middel van wikkelen en andere processen.De buitenkant is verpakt met (PBT) vlamvertragende plastic schaal en ingegoten met epoxyhars.Het uiterlijkontwerp is compact en geschikt voor gelegenheidsinstallatie met hoge dichtheid.


X2 condensatorfunctie


1. Onderdruk elektromagnetische interferentie van voeding.

De meest gebruikelijke functie van de veiligheidscondensator X2 is het onderdrukken van de elektromagnetische interferentie van de voeding.Het wordt over het algemeen geplaatst bij de ingang van de neutrale draad en de stroomvoerende draad van de voeding.In de voeding wordt het meestal samen met de Y-veiligheidscondensator gebruikt.De x-condensator is een condensator die is aangesloten op de twee draden (LN) van de voedingslijn om common-mode-interferentie te onderdrukken.Y-condensatoren zijn condensatoren die zijn aangesloten tussen de twee lijnen van de voedingslijn en de aarde (LE, NE), en verschijnen over het algemeen in paren om differentiële filminterferentie te onderdrukken.Als er geen veiligheidscondensatoren in de voeding worden gebruikt, zullen er EMC-problemen optreden wanneer de voeding gecertificeerd is, dus veiligheidscondensatoren zijn onmisbaar.

2. Weerstand-capaciteit step-down effect.

Naast het onderdrukken van de elektromagnetische interferentie van de voeding, kan X2 ook in serie worden geschakeld in het circuit met een 100~250VAC voeding en worden gebruikt als een RC step-down condensator.Het neerwaartse circuit met weerstand en capaciteit is relatief eenvoudig en economisch, en wordt vaak gebruikt in sommige circuits met laag vermogen, zoals LED-modules en de besturing van kleine huishoudelijke apparaten.


Producten Introductie

MPX zijn gewikkeld met gemetalliseerde polypropyleenfilm diëlektrisch, niet-inductieve constructie, vertinde koperdraadkabels en vlamvertragende epoxyharscoating.Ze hebben uitstekende eigenschappen van zelfherstel en zijn goed vlamvertragend volgens UL 94-V0

Functies


1 Non-inductie constructie

2 Hoge vochtbestendigheid

3 Zelfgenezende eigenschap

4 Vlamvertragend type (naleving van UL 94V-0)

5 Zeer klein verlies

Specificaties (IEC 60384-14)


Opslag condities

Er dient te worden opgemerkt dat de soldeerbaarheid van de terminals kan worden verslechterd wanneer ze gedurende lange tijd nauwelijks in een atmosfeer worden bewaard.
2 Het mag niet worden geplaatst bij bijzonder hoge temperaturen en hoge luchtvochtigheid, het moet zich aan de volgende voorwaarden onderwerpen (bewaren in de originele verpakking)
Temperatuur: 35 MAX Relatieve vochtigheid: 60% MAX
3 Opslagperiode: verlies: maximaal 12 maanden (vanaf de fabricagedatum die op het etiket in de verpakkingstas staat vermeld)

Milieuvereiste

1 Naleving van het vereiste van RoHS.
2 Naleving van de vereisten van REACH.
3 Zonder halogeen (zoals vereist).
4 Zie bijlage 2 voor de testreproducties van de Rohs en Reach door een derde partij

Kwaliteitscontrole



Productstructuur
