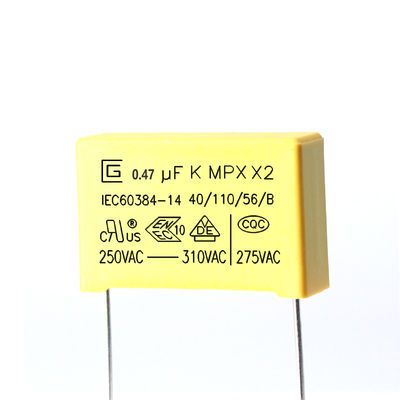

0,47 de Veiligheidscondensator 474K van Uf X2 voor Weerstand van de Voeding de Hoge Isolatie

Hoge isolatieweerstand 0,47 uf 474K 275VAC X2 veiligheidscondensator voor voeding Anti-elektromagnetische interferentie

X2 Veiligheidscondensator.pdf


X2 condensatorfunctie


1. Onderdruk elektromagnetische interferentie van voeding.

De meest gebruikelijke functie van de veiligheidscondensator X2 is het onderdrukken van de elektromagnetische interferentie van de voeding.Het wordt over het algemeen geplaatst bij de ingang van de neutrale draad en de stroomvoerende draad van de voeding.In de voeding wordt het meestal samen met de Y-veiligheidscondensator gebruikt.De x-condensator is een condensator die is aangesloten op de twee draden (LN) van de voedingslijn om common-mode-interferentie te onderdrukken.Y-condensatoren zijn condensatoren die zijn aangesloten tussen de twee lijnen van de voedingslijn en de aarde (LE, NE), en verschijnen over het algemeen in paren om differentiële filminterferentie te onderdrukken.Als er geen veiligheidscondensatoren in de voeding worden gebruikt, zullen er EMC-problemen optreden wanneer de voeding gecertificeerd is, dus veiligheidscondensatoren zijn onmisbaar.

2. Weerstand-capaciteit step-down effect.

Naast het onderdrukken van de elektromagnetische interferentie van de voeding, kan X2 ook in serie worden geschakeld in het circuit met een 100~250VAC voeding en worden gebruikt als een RC step-down condensator.Het neerwaartse circuit met weerstand en capaciteit is relatief eenvoudig en economisch, en wordt vaak gebruikt in sommige circuits met laag vermogen, zoals LED-modules en de besturing van kleine huishoudelijke apparaten.


Producten Introductie

MPX zijn gewikkeld met gemetalliseerde polypropyleenfilm diëlektrisch, niet-inductieve constructie, vertinde koperdraadkabels en vlamvertragende epoxyharscoating.Ze hebben uitstekende eigenschappen van zelfherstel en zijn goed vlamvertragend volgens UL 94-V0

Functies


1 Non-inductie constructie

2 Hoge vochtbestendigheid

3 Zelfgenezende eigenschap

4 Vlamvertragend type (naleving van UL 94V-0)

5 Zeer klein verlies

Specificaties (IEC 60384-14)


Opslag condities

Er dient te worden opgemerkt dat de soldeerbaarheid van de terminals kan worden verslechterd wanneer ze gedurende lange tijd nauwelijks in een atmosfeer worden bewaard.
2 Het mag niet worden geplaatst bij bijzonder hoge temperaturen en hoge luchtvochtigheid, het moet zich aan de volgende voorwaarden onderwerpen (bewaren in de originele verpakking)
Temperatuur: 35 MAX Relatieve vochtigheid: 60% MAX
3 Opslagperiode: verlies: maximaal 12 maanden (vanaf de fabricagedatum die op het etiket in de verpakkingstas staat vermeld)

Milieuvereiste

1 Naleving van het vereiste van RoHS.
2 Naleving van de vereisten van REACH.
3 Zonder halogeen (zoals vereist).
4 Zie bijlage 2 voor de testreproducties van de Rohs en Reach door een derde partij

Kwaliteitscontrole



Productstructuur
