Productdetails:
|
| Het voltage van gelijkstroom vonk-over-: | 75~1000V | Grootte: | 4,5 mm * 3,2 mm |
|---|---|---|---|
| Pas aan: | verleen de steekproefdiensten | sleutelwoord: | De Buis van de gaslossing |
| Steekproef: | Beschikbaar | Eigenschappen: | Hoge restspanning. |
| Markeren: | Ceramische de Lossingsbuizen van SMD,230XM ceramische Lossingsbuizen |
||

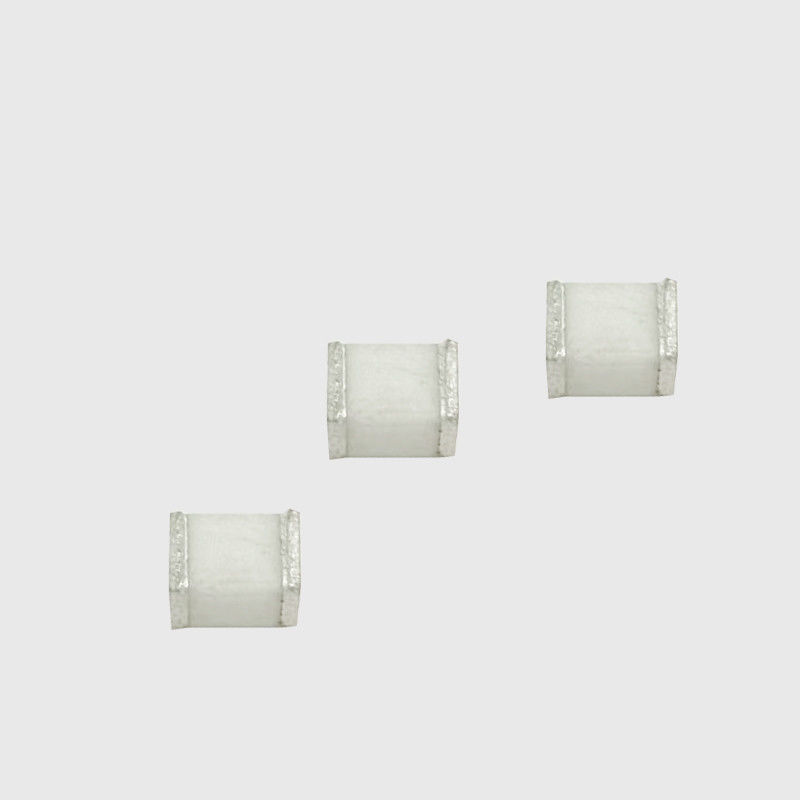

Micro-Gap ontwerp lage capaciteit 4,5 mm * 3,2 mm SMD 230XM gasontladingsbuis voor voedingen
SMD 230XM.pdf
Gasontladingsbuis is een bliksembeveiligingscomponent van het spleettype, die veel wordt gebruikt in bliksembeveiliging van communicatiesystemen.De ontladingsbuis wordt vaak gebruikt in de eerste of eerste twee fasen van een beveiligingscircuit met meerdere niveaus om bliksemsnelle overstroom te ontladen en overspanning te beperken.Aangezien de isolatieweerstand tussen de elektroden van de ontladingsbuis groot is en de parasitaire capaciteit klein is, is deze niet geschikt voor hoogfrequente bliksembeveiliging voor signaallijnen heeft duidelijke voordelen.De belangrijkste tekortkomingen van de beschermingseigenschappen van de ontladingsbuis zijn dat de ontladingstijdvertraging groot is, de actiegevoeligheid niet ideaal is en het moeilijk is om de bliksemgolf effectief te onderdrukken met een steile stijging van de golfkop, en er is een vrijloopprobleem in de bliksembeveiliging van het voedingssysteem.
Veelgebruikte gasontladingsbuizen zijn ontladingsbuizen met twee elektroden en ontladingsbuizen met drie elektroden.De meeste verpakkingsmaterialen zijn keramiek, daarom worden ze keramische ontladingsbuizen genoemd.
Selectie principe
(1) De DC-ontladingsspanning van de gasontladingsbuis moet hoger zijn dan de maximale spanning tijdens normaal bedrijf van de lijn, om de normale werking van de lijn niet te beïnvloeden.
(2) De pulsontladingsspanning van de gasontladingsbuis moet lager zijn dan de hoogste momentane spanningswaarde die de lijn kan weerstaan, om ervoor te zorgen dat de gasontladingsbuis sneller kan reageren dan de lijn in geval van momentane overspanning, en beperk de overspanning vooraf tot een veilige waarde.
(3) De houdspanning van de gasontladingsbuis moet zo hoog mogelijk zijn.Zodra de overspanning verdwijnt, kan de gasontladingsbuis op tijd worden gedoofd zonder de normale werking van de lijn te beïnvloeden.
(4) De aardingsdraad moet zo kort mogelijk en dik genoeg zijn om de ontlading van voorbijgaande grote stromen te vergemakkelijken.
(5) Als de overspanning te lang aanhoudt, zal de gasontladingsbuis veel warmte genereren.Om schade aan de beschermde apparatuur door oververhitting te voorkomen, moet de gasontladingsbuis zijn uitgerust met een storingsbeveiligingskaart.Tegenwoordig hebben sommige nieuwe producten van gasontladingsbuizen faalveilige kaarten.
Functies
• Voldoet aan RoHS & HF
• Grootte: 4,5 mm * 3,2 mm
• DC-vonkspanning: 75~1000V
• Stabiele doorslagspanning.
• Hoge isolatieweerstand.
• Hoge restspanning.
• Groot vermogen om tijdelijke stroom te absorberen.
• Lage capaciteit
• Micro-Gap-ontwerp
Aanbevolen toepassingen
• Communicatieapparatuur • CATV-apparatuur
• Testapparatuur
• Datalijnen
• Voedingen
• Telecom SLIC-bescherming
• Telecommunicatie
