Productdetails:
|
| Het voltage van gelijkstroom vonk-over-: | 75~1000V | Grootte: | 4,5 mm * 3,2 mm |
|---|---|---|---|
| Pas aan: | verleen de steekproefdiensten | Steekproef: | Beschikbaar |
| sleutelwoord: | De Buis van de gaslossing | Eigenschappen: | Hoge isolatieweerstand |
| Markeren: | SMD-de Buis van de Gaslossing,230XM de Buis van de gaslossing |
||

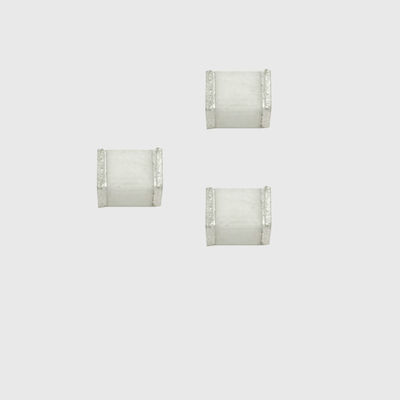

Hoge isolatieweerstand 4,5 mm * 3,2 mm SMD 230XM gasontladingsbuis voor voedingen
SMD 230XM.pdf
Werkingsprincipe van gasontladingsbuis
Wanneer de aangelegde spanning toeneemt om de diëlektrische sterkte van het gas te overschrijden, zal de opening tussen de twee polen de ontlading doorbreken en zal de oorspronkelijke isolerende toestand worden omgezet in een geleidende toestand.restdruk niveau.
De hoofdcomponenten van de pentode-ontladingsbuis zijn in principe hetzelfde als die van de tweepolige en driepolige ontladingsbuizen, en heeft een betere ontladingssymmetrie en is geschikt voor meerlijnige bescherming.(Vaak gebruikt bij de bescherming van communicatielijnen) De ontladingsspreiding van de tweepolige ontladingsbuis is relatief groot.Bij gebruik van de tweepolige ontladingsbuis kan de common-mode overspanning worden omgezet in een differentiaal-mode overspanning.De normale bedrijfsspanning van het systeem die op beide uiteinden van de ontladingsbuis in het systeem wordt toegepast, moet lager zijn dan de spanning om de ontlading in stand te houden, anders ontstaat er een probleem met vrijloop.De spanningswaarde voor duurzame glimontlading is hoger dan de spanningswaarde voor duurzame boogontlading
Selectie principe
(1) De DC-ontladingsspanning van de gasontladingsbuis moet hoger zijn dan de maximale spanning tijdens normaal bedrijf van de lijn, om de normale werking van de lijn niet te beïnvloeden.
(2) De pulsontladingsspanning van de gasontladingsbuis moet lager zijn dan de hoogste momentane spanningswaarde die de lijn kan weerstaan, om ervoor te zorgen dat de gasontladingsbuis sneller kan reageren dan de lijn in geval van momentane overspanning, en beperk de overspanning vooraf tot een veilige waarde.
(3) De houdspanning van de gasontladingsbuis moet zo hoog mogelijk zijn.Zodra de overspanning verdwijnt, kan de gasontladingsbuis op tijd worden gedoofd zonder de normale werking van de lijn te beïnvloeden.
(4) De aardingsdraad moet zo kort mogelijk en dik genoeg zijn om de ontlading van voorbijgaande grote stromen te vergemakkelijken.
(5) Als de overspanning te lang aanhoudt, zal de gasontladingsbuis veel warmte genereren.Om schade aan de beschermde apparatuur door oververhitting te voorkomen, moet de gasontladingsbuis zijn uitgerust met een storingsbeveiligingskaart.Tegenwoordig hebben sommige nieuwe producten van gasontladingsbuizen faalveilige kaarten.
Functies
• Voldoet aan RoHS & HF
• Grootte: 4,5 mm * 3,2 mm
• DC-vonkspanning: 75~1000V
• Stabiele doorslagspanning.
• Hoge isolatieweerstand.
• Hoge restspanning.
• Groot vermogen om tijdelijke stroom te absorberen.
• Lage capaciteit
• Micro-Gap-ontwerp
Aanbevolen toepassingen
• Communicatieapparatuur • CATV-apparatuur
• Testapparatuur
• Datalijnen
• Voedingen
• Telecom SLIC-bescherming
• Telecommunicatie
