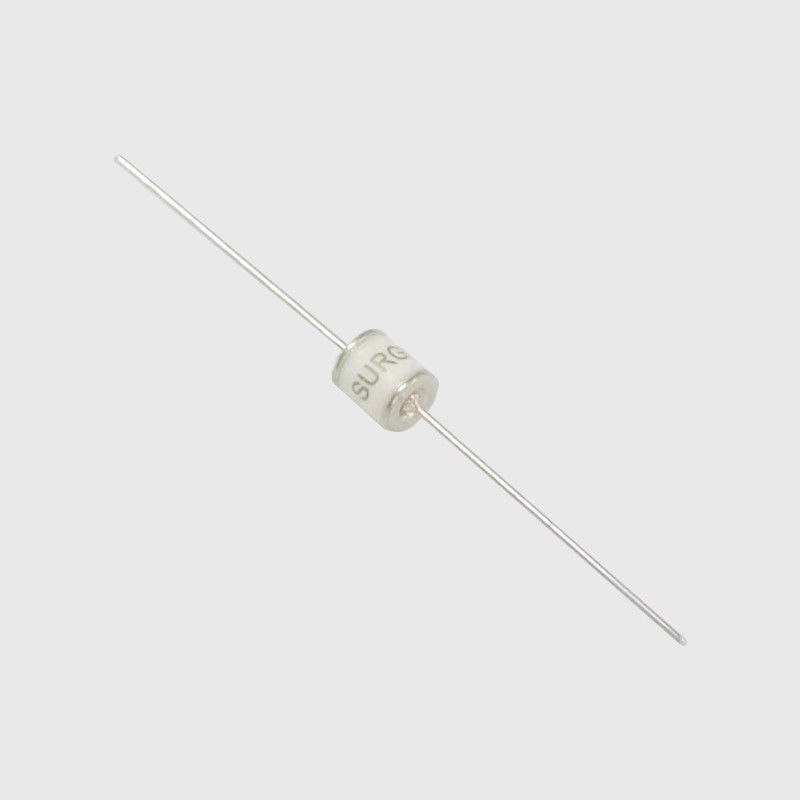

70V - 5000V Beschikbare de Steekproef van de de Buissmd Structuur van de glaslossing

Lage de Lossingsbuizen van het Capacitieve weerstandsgas - SX5-Reeks Volgzame RoHS & HF

SX5 0 - 230X SMDT.pdf


Structuur


Sommige buizen van de gaslossing gebruiken glas als inkapselingsshell van de buis. Sommigen gebruiken ook keramiek als pakketshell, en de lossingsbuis wordt gevuld met een inert gas met stabiele elektrische eigenschappen (zoals argon en neongas, enz.). De lossingselektroden van de algemeen gebruikte lossingsbuis zijn over het algemeen twee of drie, en de elektroden worden gescheiden door een inert gas. Volgens het plaatsen van het aantal elektroden, kan de lossingsbuis in twee-pool en three-pole lossingsbuizen worden verdeeld.
De ceramische buis van de diodelossing is samengesteld uit zuivere ijzerelektrode, nikkel-chromium-kobalt legering GLB, zilveren-koperlassen GLB en ceramisch buislichaam en andere belangrijkste onderdelen. De lossingselektroden in de buis zijn met een laag bedekt met radioactieve oxyden, en de binnenmuur van de buis is ook met een laag bedekt met radioactieve elementen om de lossingskenmerken te verbeteren. De lossingselektrode heeft hoofdzakelijk twee structuren: staaf-vormig en bekervormig. In de lossingsbuis van de staaf-vormige elektrode, is een cilindrisch hitteschild geïnstalleerd tussen de elektrode en de muur van het buislichaam. Het hittescherm kan de ceramische hitte van het buislichaam maken aan Eenvormig neigen, zodat er geen het lokale oververhitten zal zijn en de buis om zal veroorzaken te breken. De binnenkant van het hitteschild is ook met een laag bedekt met radioactieve oxyden om lossingsverspreiding verder te verminderen. In de lossingsbuis van de bekervormige elektrode, is het molybdeennetwerk geïnstalleerd bij de mond van de kop, en het caesiumelement is geïnstalleerd in de kop, die ook de verspreiding van lossing vermindert.
De three-electrode lossingsbuis is ook samengesteld uit zuivere ijzerelektroden, nikkel-chromium-kobalt legeringskappen, de kappen van het zilveren-koperlassen, en ceramische buizen. Verschillend van de buis van de diodelossing, wordt een nikkel-chromium-kobalt legeringscilinder toegevoegd aan de three-electrode lossingsbuis als derde pool, d.w.z., de grondelektrode.


Principe


Het het werk principe van de lossingsbuis is de lossing van het gashiaat. Wanneer een bepaald voltage tussen de twee polen van de lossingsbuis wordt toegepast, wordt een ongelijk elektrisch gebied geproduceerd tussen de elektroden: onder de actie van dit elektrische veld, begint het gas in de buis te scheiden. Wanneer het toegepaste voltage stijgt om het hiaat tussen de elektroden te maken wanneer de gebiedssterkte de diëlektrische sterkte van het gas overschrijdt, zal het hiaat tussen de twee polen door de lossing worden opgesplitst, en de originele isolerende staat zal in een geleidende staat worden omgezet. Na de geleiding, zal het voltage tussen de twee polen van de lossingsbuis op het overblijvende voltageniveau blijven dat door de lossingsboog wordt bepaald. , is dit overblijvende voltage over het algemeen zeer laag, zodat de elektronische apparatuur die parallel met de lossingsbuis tegen overvoltageschade beschermd is wordt aangesloten

Eigenschappen

1. Volgzame RoHS & HF
2. SMD-Structuur
3. Het voltage van gelijkstroom vonk-over-: 70~5000V 4. Lage Capacitieve weerstand
5. Bureau Erkenning: UL
6. Werkende temperatuur: - de Opslag van 30°C ~ +85°C
temperatuur: - 40°C ~ +115°C


De Voorwaarden van de pakhuisopslag van Producten

· Opslagvoorwaarden:
1. Opslagtemperatuur: -10°C~+40°C
2. Relatieve Vochtigheid: ≤75%RH
3. Blijf van corrosieve atmosfeer en zonlicht weg. · Periode van Opslag: 1 jaar



Geadviseerde Toepassingen

1. Kabelmodem
2. xDSL
3. Settopbox
4. Televisies
5. Machtsleverancier
6. De elektronika van de consument
