Productdetails:
|
| Type:: | X2 Veiligheidscondensator | Capaciteit:: | 0.015 UF |
|---|---|---|---|
| Nominale spanning:: | 250-310V | Modelnummer::: | MKP X2 |
| Werkende Temperatuur: | -40℃~+110℃ | Toepassing:: | Op grote schaal gebruikt in over de hele linie, storingsonderdrukkingscircuit, motor, ventilator, ai |
| Capaciteitstolerantie:: | ±10%(K) | Pakket: | Kartonnen afdichting |
| Markeren: | X2 Veiligheidscondensator 0,015 UF,De anticondensator van de Interferentiex2 Veiligheid |
||

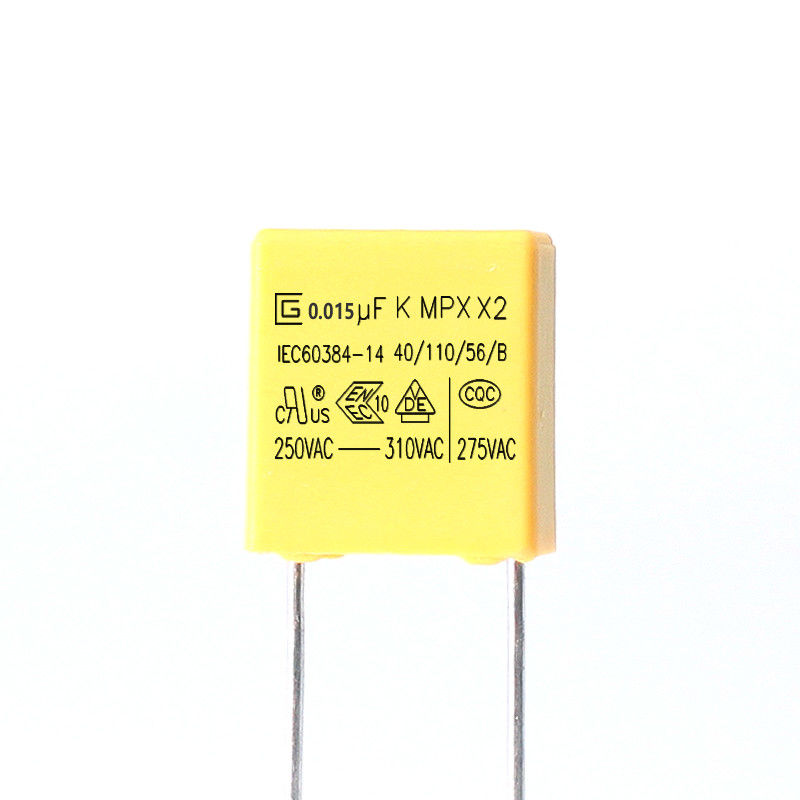

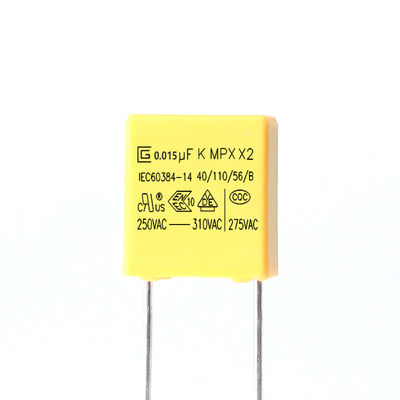

van de de Veiligheidscondensator van 0.015uf 310v X2 Anti-Interference de Condensator Self-Healing Bezit
De volledige naam van X-condensator wordt over het algemeen geroepen: X2 (X1/X3/MKP) condensator voor het onderdrukken van voeding elektromagnetische interferentie. Over het algemeen, zijn de belangrijkste functies in de kring: de kring van de voeding dwars-lijn, EMI het filtreren, de kring van de vonkenverwijdering, enz. om ervoor te zorgen dat de gebeëindigde elektronische producten aan de EMC vereisten voldoen.
Producteninleiding
MPX is gekronkeld met de gemetalliseerde diëlektrische, Niet-inductieve bouw van de polypropyleenfilm, de ingeblikte lood van de koperdraad, en vlam - de deklaag van de vertragers epoxyhars. Zij hebben uitstekende eigenschappen van self-healing en goede vlam - vertrager volgens UL 94-V0
Typetoepassing
De Producten wijd gebruikt voor de de Interferentieontstoringsapparaten en toepassingen van de over-de-lijncondensator. Geschikt voor gebruikt in situaties waar de mislukking van de condensator niet zal leiden tot gevaar van elektrische schok.
Eigenschappen
1 niet-inductiebouw
2 hoge vochtbestendigheid
3 Self-healing bezit
4 vlam - vertragerstype (naleving van UL 94V-0)
5 zeer klein verlies
6 uitstekende frequentie en temperatuurkenmerken
7 hoge isolatieweerstand
Specificaties (CEI 60384-14)
| Testpunten | Prestatie-eisen | Voorwaarden van test |
| Capacitieve weerstand | Binnen de gespecificeerde tolerantie | 1KHz, 1Vrms-Max. bij 25℃ |
| Dissipatiefactor | (0,1%) Max. 0,001. | 1KHz, 1Vrms-Max. bij 25℃ |
| Voltagebewijs | Geen abnormaliteit zal zijn | Tussen terminals4.3ur (Vdc) Test van 60sec. |
| Tussen terminal en bijlage UR×200%+1500Vac, 60sec. | ||
| Isolatieweerstand | CR 15,000MΩ >0.33ΜF IRL ≥6,000S VAN CR ≤ 0.33ΜF IRL ≥ | 100±15Vdc, 60sec/25℃ |
| Robuustheid van beëindiging | Geen draadbreuk en geen schade van condensator |
Gespannen Sterkte van Eindladingskracht: 1,0 Kg Holdingstijd: 10 ± 1sec |
|
Buigende Sterkte van Eindladingskracht: 0,5 Kg Buigende Tijd: 4 x 90 ゚ |
||
| Weerstand tegen het solderen hitte |
(1) verschijning: Geen zichtbare schade (2)△ C/C: ≤ ±5% van de aanvankelijke waarde |
Soldeerseltemperatuur: 260±5℃ Soldeerseltijd: 5±0.5sec |
| Solderability | 95% van oppervlakte het inblikken |
Soldeerseltemperatuur: 260±5℃ Soldeerseltijd: 2±0.5sec |
| Snelle verandering van temperatuur | De condensatoren zullen visueel onderzocht worden en er zal geen zichtbare schade zijn. |
Lagere categorietemperatuur: -40℃ Hogere categorietemperatuur: 110℃ Aantal cycli: 5 Duur t1 = 30 min |
| Trilling | De condensatoren zullen visueel onderzocht worden en er zal geen zichtbare schade zijn |
Frequentiegebied: 10~55Hz Cursus: X, Y, Z (AS) 2h / as (6h in totaal) Verplaatsingsomvang: 0.75mm |
| Testpunten | Prestatie-eisen | Voorwaarden van test |
| Klimaatopeenvolging |
(1) verschijning: Geen zichtbare schade (2)△ C/C: ≤ ±5% van de aanvankelijke waarde (3) DF (tanδ): ≤ 0,008 van verhoogde waarde (4) IRL: ≥ 50% van de toepasselijke grenzen (5) voltagebewijs: Normaal |
Droge Hitte Hogere Temperatuur: 110℃ Lagere Duur: 16Hours |
|
Koude Temperatuur: -40℃ Duur: 2Hours |
||
| Vochtige Hitte Regelmatige Staat |
(1) verschijning: Geen zichtbare schade (2)△ C/C: ≤ ±5% van de Aanvankelijke waarde (3) DF (tanδ): ≤ 0,008 van verhoogde waarde (4) IRL: ≥ 50% van de toepasselijke grenzen (5) voltagebewijs: Normaal |
+40°C en 93%-relatieve vochtigheid, 56 dagen |
| Last en lossing |
(1) verschijning: Geen zichtbare schade (2)△ C/C: ≤ ±10% van de aanvankelijke waarde (3) DF (tanδ): ≤ 0,008 van verhoogde waarde (4) IRL: ≥ 50% van de toepasselijke grenzen |
Testvoltage: √2 x URVAC 50 Herz Last en lossing: 0.5sec/time Herhaald voor 10000 cycli |
| Duurzaamheid |
(1) verschijning: Geen Zichtbare Schade (2)△ C/C: ≤ ±10% van de aanvankelijke waarde (3) DF (tanδ): ≤ 0,008 van verhoogde waarde (4) IRL: ≥ 50% van de toepasselijke grenzen |
1.25 x UR VAC 50 Herz, eens elk uur verhoging aan 1,000VAC voor 0,1 tweede, 1.000 uren bij hogere geschatte temperatuur |
