De Filmcondensator van het Metalizedpolypropyleen, de Middelhoogvermogen Vierkante Condensator van MKP X2

De gemetalliseerde van de het Plastic Gevalklasse X2 van de Condensatorfilm van de de Veiligheidscondensator Middelhoogvermogen Vierkante Condensator

Producteninleiding

MPX is gekronkeld met de gemetalliseerde diëlektrische, Niet-inductieve bouw van de polypropyleenfilm, de ingeblikte lood van de koperdraad, en vlam - de deklaag van de vertragers epoxyhars. Zij hebben uitstekende eigenschappen van self-healing en goede vlam - vertrager volgens UL 94-V0
Bouw en hoofdmaterialen van producten



Nota: Alle Materialen zijn overeenkomstig de vereisten van ROHS EN BEREIK.
Typetoepassing

De Producten wijd gebruikt voor de de Interferentieontstoringsapparaten en toepassingen van de over-de-lijncondensator. Geschikt voor gebruikt in situaties waar de mislukking van de condensator niet zal leiden tot gevaar van elektrische schok.
Eigenschappen

1 niet-inductiebouw
2 hoge vochtbestendigheid
3 Self-healing bezit
4 vlam - vertragerstype (naleving van UL 94V-0)
5 zeer klein verlies
6 uitstekende frequentie en temperatuurkenmerken
7 hoge isolatieweerstand

Elektrospecificaties

Tenzij anders gespecificeerd, zullen de elektrische kenmerken verwijzen naar CEI-60384-14:2005

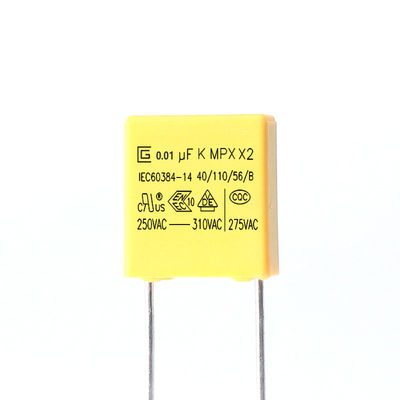

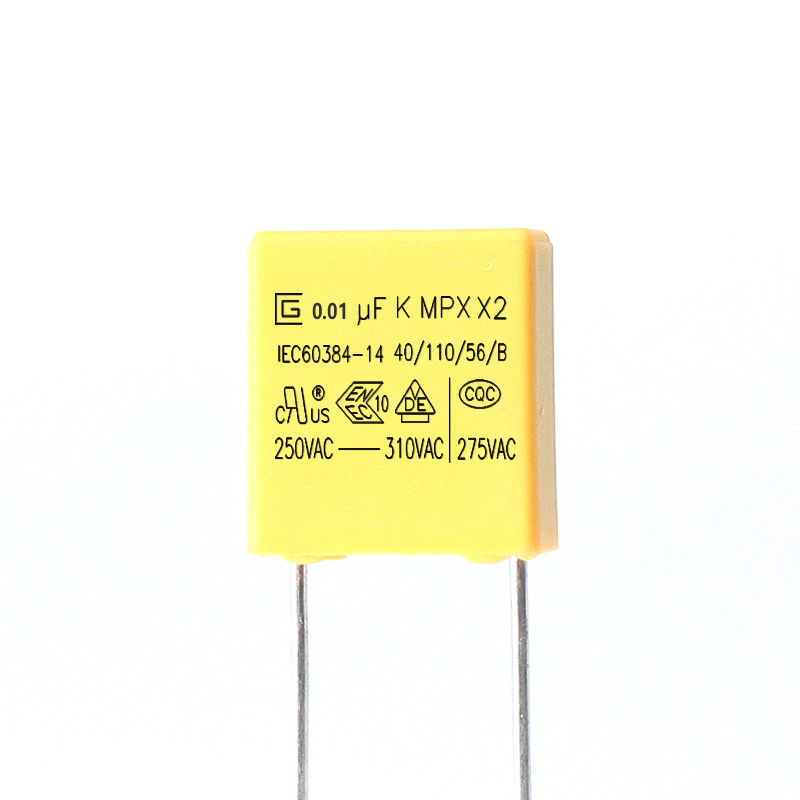

Het merken

1. CIGU-embleem:
2. Capacitieve weerstand: (104K, 0.1μF)
3. Capacitieve weerstandstolerantie: (K)±10%
4. Nominale spanning: 250,275,300,305,310VAC
5. Productklasse: X2
6. Producttype: MPX
7. Klimaatcategorie: 40/110/56
8. Passieve Brandbaarheidsklasse: B
9. De goedkeuringsteken van China: CQC
10. De goedkeuringsteken van Duitsland: VDE
11. ENEC-goedkeuringsteken: ENEC
12. Amerikaans goedkeuringsteken: CUL
13. Goedkeuringsnorm: IEC60384-14

8. Goedkeuring


Nr.	Land		Goedkeuringsnorm		Dien Nr in.	Nominale spanning
1	China		CQC	IEC60384-14: 2005	CQC19001219393	275VAC
2	Duitsland		VDE	IEC60384-14: 2013	40050231	250VAC 275VAC 300VAC 305VAC 310VAC
3	Europese Unie		ENEC	IEC60384-14: 2013	40050234
4	De V.S. Canada		UL	IEC60384-14: 2005	E481614


Opslagvoorwaarden

1 t zou moeten worden opgemerkt dat solderability van de terminals kan zijn deteriorted wanneer nauwelijks opgeslagen in een atmosfeer voor lang preriods
2 het zou niet in vochtigheid bijzonder op hoge temperatuur moeten worden gevestigd en hoge, moet het aan de volgende voorwaarden die (in het originele pakket houden) voorleggen
Temperatuur: 35℃ MAX Relative-vochtigheid: 60% MAXIMUM
3 opslagperiode: Losse: 12 maanden maximum (van de productiedatum duidelijk op het etiket in pakketzak)

Specificaties (CEI 60384-14)
