Productdetails:
|
| Weerstandswaarde: | 2K, 2.2K, 4.7K, 5K, 6.8K, 8K, 10K, 20K, 50K, 100K enz. | Output: | digitale, Digitale Sensor |
|---|---|---|---|
| Type: | NTC-thermistor | Pas aan: | verleen de steekproefdiensten |
| Steekproef: | Steun | Nauwkeurigheid: | 1%~5% |
| Theorie: | Weerstandssensor, Weerstandssensor | Het Max. Werken Tem: | 150°C (afhankelijk van draadclassificatie) |
| Markeren: | De hoge Sensor van de Gevoeligheidsntc Temperatuur,De snelle Sensor van de Reactientc Temperatuur,De Thermistor van NTC 100k |
||

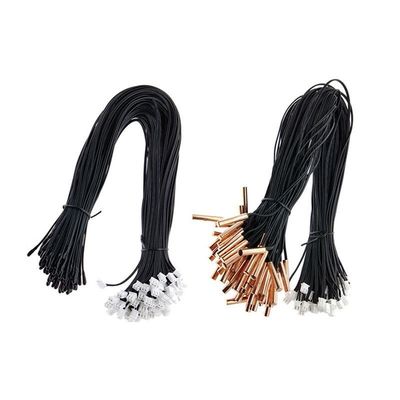

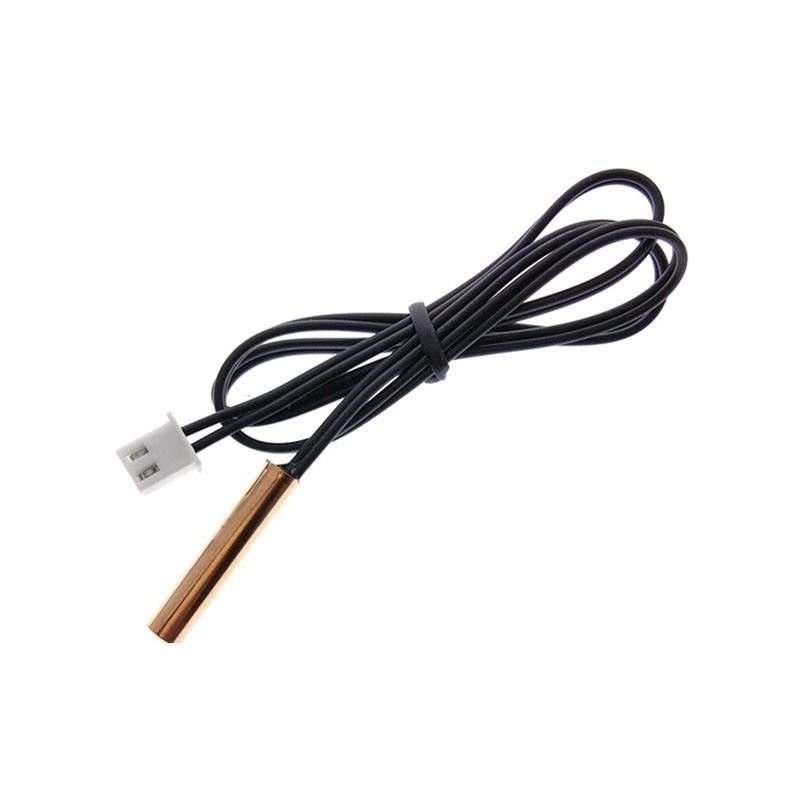

Van de de Temperatuursensor van IP67 IP68 Waterdichte Hoge de Gevoeligheids Snelle Reactie
NTC-thermistor het stuk, van de sondeassemblage (combinatie). Een stuk gebeëindigd van de thermistorassemblage (combinatie) dat thermistorshell, een uitbreidingslood, en soms een schakelaar gebruikt.
structuur
Over het algemeen, is het samengesteld uit NTC-thermistor, sonde (metaalshell of plastic shell, enz.), uitbreidingslood, en metaalterminal of schakelaar.
principe
Gebruikend NTC-thermistor onder een bepaalde metingsmacht, snel daalt de weerstandswaarde aangezien de temperatuur toeneemt. Gebruikend deze eigenschap, kan de NTC-thermistor worden gebruikt om de overeenkomstige temperatuur te bepalen door zijn weerstandswaarde te meten, om het doel te bereiken om de temperatuur te ontdekken en te controleren.
Toepassing
●Airconditioners, ijskasten, diepvriezers, waterverwarmers, waterautomaten, verwarmers, afwasmachines, desinfectiekabinetten, wasmachines, drogers en andere huistoestellen.
●Automobiele airconditioner, de sensor van de watertemperatuur, de temperatuursensor van de opnamelucht, motor
●Omschakelingsvoeding, UPS-noodvoeding, frequentieconvertor, elektrische boiler, enz.
●Intelligente toilet, elektrisch deken, enz.
Eigenschappen
1. Brede werkende temperatuurwaaier, goede stabiliteit en betrouwbaarheid.
2. Gemakkelijk aan installatie en manipulatie als het verzegelen kan volgens milieu en voorwaarden worden gedaan daar het door klant wordt toegepast.
3. Het nauwkeurige testen kan temperatuur op verandering precies wijzen.
4. Het isoleren weerstand (MΩ): over 100MΩ bij DC500 V
5. Werkende temperatuurwaaier (°C): -50 tot +150
6. Dissipatiefactor (mw/°C): 1-2 (in nog lucht)
7. Thermische tijdsconstante: binnen 10-20 seconde (in lucht)
Temperatuursensor die voor temperatuurmeting, het ontdekken en controle wordt gebruikt in:
• Waterboilers
• Verwarmingssystemen
• Koelere systemen
• Water en gebruikte watersystemen
• Water en olietanks
• De toestellen van de consument, Koffiemachines
• Industriële toestellen
• Zonne verwarmingssystemen
|
Type
|
Van NTC (thermistor) de Temperatuursensor
|
|
Temperatuurwaaier
|
-50℃ ~ +300℃; Aangepast
|
|
Accurancy
|
1%; 5%; 10%
|
|
Rechts (25℃)
|
1K; 2K; 2.2k; 2.7k; 3K; 5K; 7K; 8K; 12K; 15K; 20K; 25K; 30K; 40K; 47K; 50K; 60K; 70K; 100K; 200K; 230K; 250K; 470K; 500K; 1000K; Aangepast
|
|
B waarde
|
3274; 3435; 3470; 3928; 3950; 3977; 4100; 4200; 4400; Aangepast
|
|
Sondemateriaal
|
Roestvrij staal SS304; aluminium; koper; plastiek; epoxy; glas
|
|
Installatie
|
Van een flens voorzien; Oppervlakte; Ingepast; Plastiek; Rechtstreeks; Film; Aangepast
|
|
Draadmateriaal
|
Hitte - inkrimpbare buis; Pvc-buis; glasvezelbuis; teflonbuis
|
|
Schakelaar
|
Molex; JST; Dupont; CWB; CJT; U type; Aangepast
|
|
Maak waterdicht
|
IP67; IP68
|
De werkende temperatuur en het milieu van NTC-temperatuursensor hangen van specifieke prestaties van zijn van het kernelement en lood draad af:
►Verschillende NTC-thermistor die in de NTC-temperatuursensoren gebruiken met de volgende verschillende werkende temperatuur:
Spaander of MF52A, MF51E, MF55: de temperatuur verzet zich tegen rang 125℃, verzet de daadwerkelijke temperatuur zich tegen rang 150℃
MF58: de temperatuur verzet zich tegen rang 200℃, verzet de daadwerkelijke temperatuur zich tegen rang 250℃
MF51: de temperatuur verzet zich tegen rang 200℃, verzet de daadwerkelijke temperatuur zich tegen rang 250℃
Speciale MF51: de temperatuur verzet zich tegen rang 250℃, verzet de daadwerkelijke temperatuur zich tegen rang 300℃
Weldless spaander: de temperatuur verzet zich tegen rang 450℃, verzet de daadwerkelijke temperatuur zich tegen rang 500℃
►Werkend milieu
In het milieu van humidty en hoge corrosie op hoge temperatuur, hoge, stellen wij voor om glas verzegelde typethermistor als kernelement te gebruiken. En MF51-het type zal de beste NTC-thermistor in hoog vochtigheidsmilieu zijn.
►Ontwerpoverwegingen en procedure van temperatuursensor:
1. Kies de vorm die aan het ontwerp van de klant acoording of assembleer vereisten, en bevestig de thermistor.
2. Bevestig het thermistorelement en andere materialen volgens de eis van klanten
3. Kies de geschikte weerstand, B-waarde en tolerantie
4. Verkies geschikte vochtbestendige en isolatietechnologie om aan de eis van de klant te voldoen
5. Verkies geschikte inkapselingsstructuur om prestatie-eisen van mechanische schokweerstand te ontmoeten
6. Voldoe aan de speciale eisen van de klant.
Betrouwbaarheidstest
| Testpunt | Testnorm | Testmethode | Prestatie-eisen |
| Nul Machtsweerstand | CEI 60539-1 | Dompel steekproeven in het constante temperatuurbad bij 25℃±0.005℃, test regelmatige weerstand onder |
Weerstand tol ±1% |
| B waarde | Iec60539-1 | Dompel steekproeven in het constante temperatuurbad bij 25℃, 50℃ (of 85℃) onder, test regelmatige weerstand, en bereken B-waarde |
Weerstand tol ±1% |
| Vrije daling |
Iec60068-2-32 |
Dalingshoogte: 1.5±0.1m, Oppervlakte: Cement, 1 keer |
Geen duidelijke schade, R25△ R/R≤±1% |
| Isolatie |
Iec60539-1 |
500V druk bij isolatieshell de weerstand van de testisolatie |
>500MOhm |
| Weersta voltage | Iec60539-1 |
Weersta voltage: 1500V/AC, Lekkagestroom: 2mA durend: 60sec |
Geen duidelijke schade |
| Spanning | Iec60068-2-21 |
Trekkracht eenvormige snelheid aan het eind, F>4.0KG (gevraagde door klant) |
Geen duidelijke schade, R25△ R/R≤±1% |
| Trilling | Q/HBm 108-94 | Testfrequentie: 10~500Hz, schommeling: 1.2mm versnelling: 30m/s2 richting X, Y, z-Tijd: 8Hour/direction |
Geen duidelijke schade, R25△ R/R≤±1% |
| Regelmatige vochtigheid en hitte | Iec60068-2-78 | Temperaturen: 40±2℃ vochtigheid: 92-95%RH tijd: 1000 ± 24 uren |
Geen duidelijke schade, R25△ R/R≤±1% |
| Thermische tijdsconstante | Ec60539-1 | Dompel in water 25℃, na thermisch saldo onder, dompel in 85℃ onder, komt de weerstand 63,2% aan, berekent totale tijd |
<10 sec=""> |
| Opslag op hoge temperatuur | Iec60068-2 | Temperaturen: 125℃±5℃ tijd: 1000 ± 24 uren | Geen duidelijke schade, R25△ R/R≤±1% |
| Koude en thermische schok | Iec60068-2-14 |
-40℃~+125℃ T1: 30min cyclusduur: 1000 |
Geen duidelijke schade, R25△ R/R≤±1% |
| Slagexperiment | Iec60068-2-77 |
Versnelling: 250m/s2 impuls die duren: 6ms slagtijden: 1000 Terugwinningstijd: 2 uur |
Geen duidelijke schade, R25△ R/R≤±1% |
| Lage temperatuuropslag | Iec60068-2-1 |
Temperaturen: 40±2℃ tijd: 1000 ± 24 uren |
Geen duidelijke schade, R25△ R/R≤±1% |
| Zoute nevel | Iec60068-2-11 | Temperaturen: 35±2℃ inzamelingsuur: 1.0mL~2.0mL tijd: bepaal per als werkelijke vraag |
Geen duidelijke schade, R25△ R/R≤±1% |
